自己动手DIY空气净化器-FFU新风过滤装置(2016版)
发布时间:2016-01-05 10:27:48   浏览:14157

前面,我们看过了实际操作的:自己动手DIY空气净化器&FFU新风一体机这篇文章,学到了如何自己DIY空气净化器,但是现在又要开始继续改造这种FFU空气净化器,主要源自两个原因 一个是上一季中登场的过滤袋 已经黑了 1微米颗粒物单次过滤效率只有60%  时间没用多久 按照这个速度 一年要废掉至少六个袋子 价值600块钱以上。

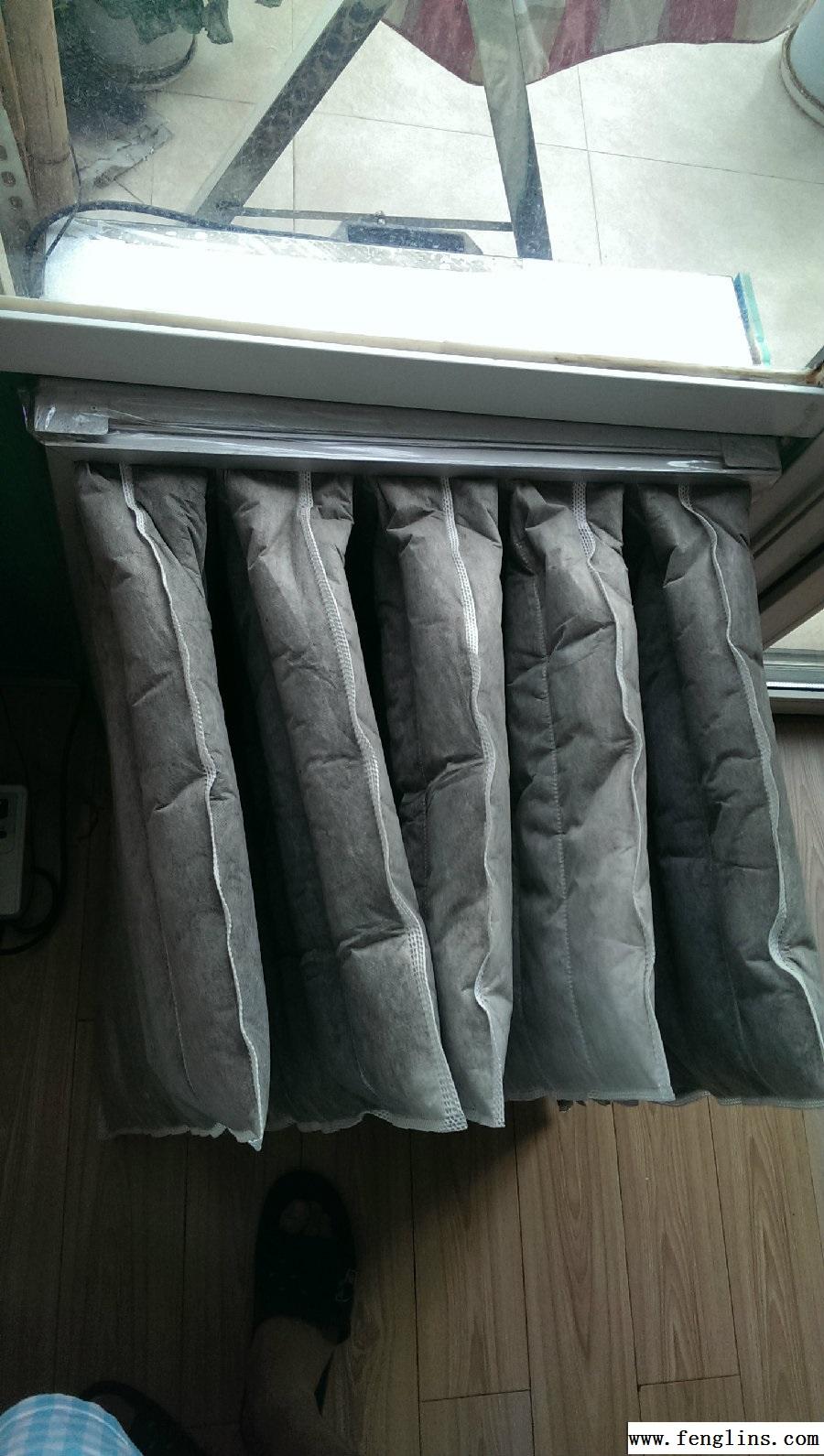

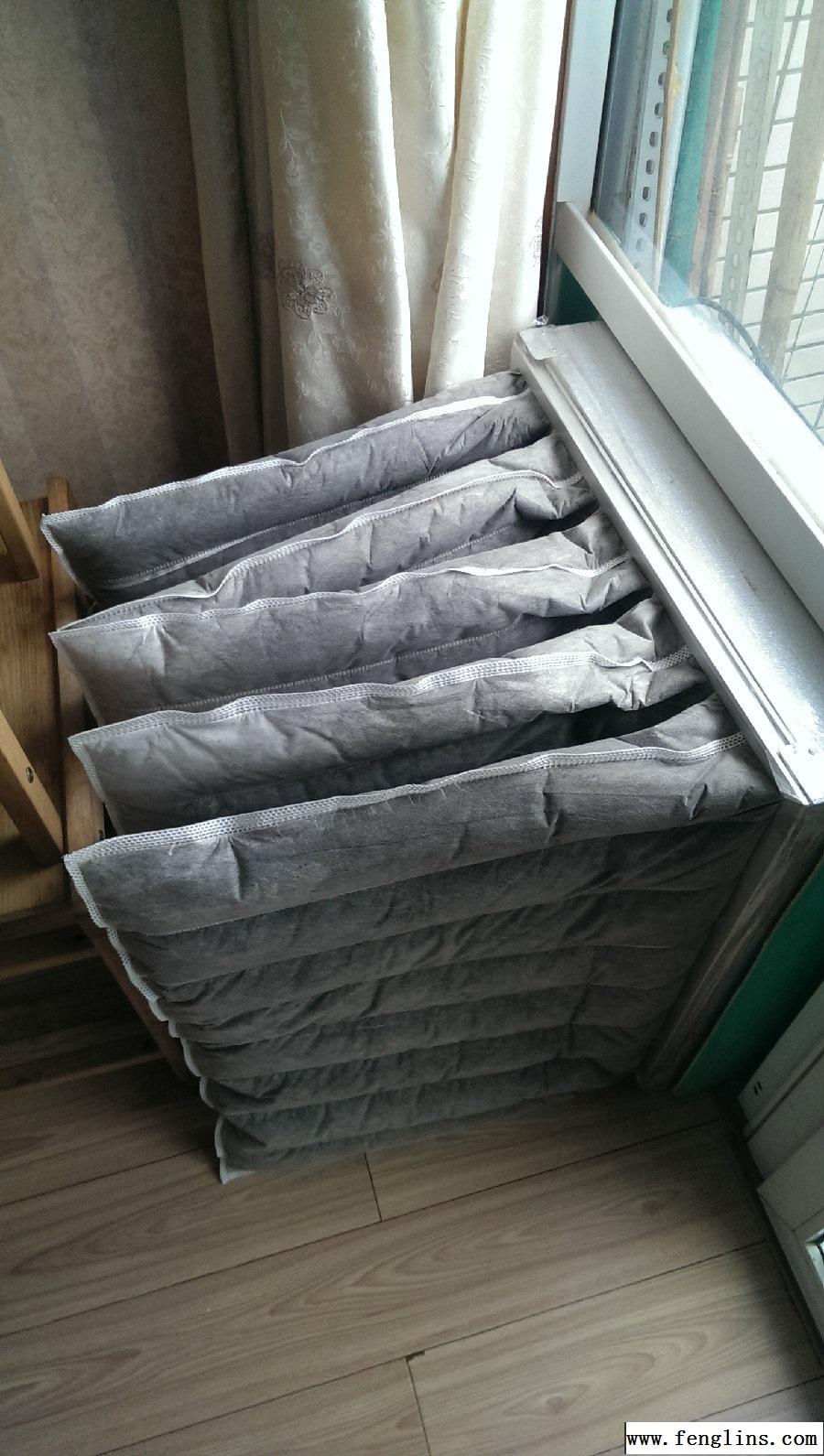

中效袋式过滤器

袋式中效过滤器

第二是 365同学又DIY出来两个神器 一个是PM0.3检测仪 一个是二氧化碳检测仪

上一季 我之所以使用过滤袋 是因为575*575规格的FFU风阻太大 风量实在太低 进风口乱流烦人 所以直接扔掉了575*575规格的高效过滤器

现在看 还是应该从高效过滤器上想法子 怎么样能够让尺码只有575*575的高效过滤器有更小的阻力和更高的进气

解决方案很简单 定制异形高效过滤器
实际上 行业中 有大量的V形的高效过滤器 比I形的 进气面积更大 很容易找到了现成的产品 VVVV形的高效过滤器 可惜 这个东西不是为FFU生产的 规格不一样 是595*595的 比FFU大了 装不上 没法子 只有再次去欺骗工业领域的朋友 再次谎称我有大量的需求 但是需要样品检测 如愿用500的价格 定制到了575*575规格能套在FFU上的VVVV形高效过滤器
一周之后 我的过滤器就生产出来了

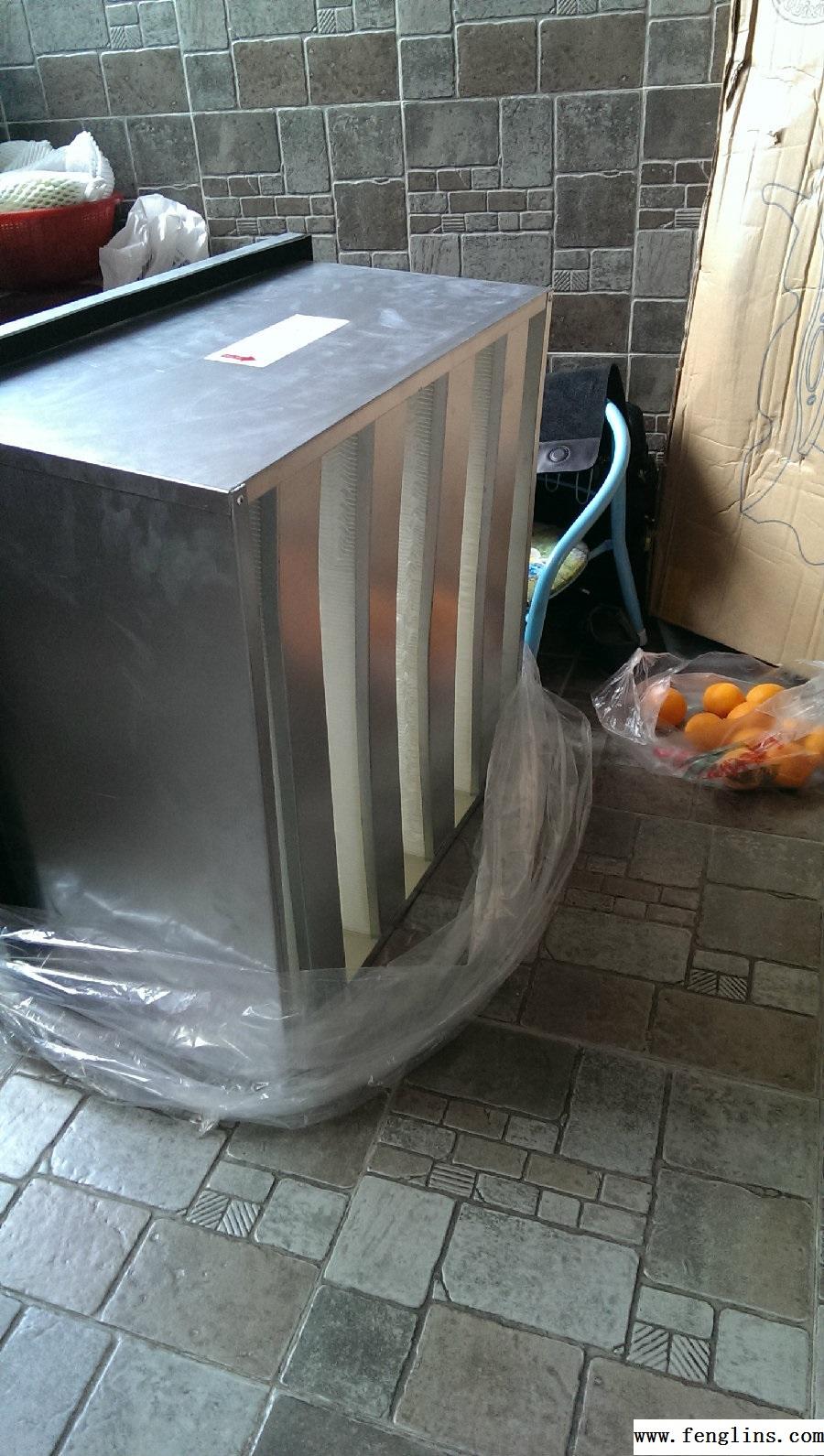

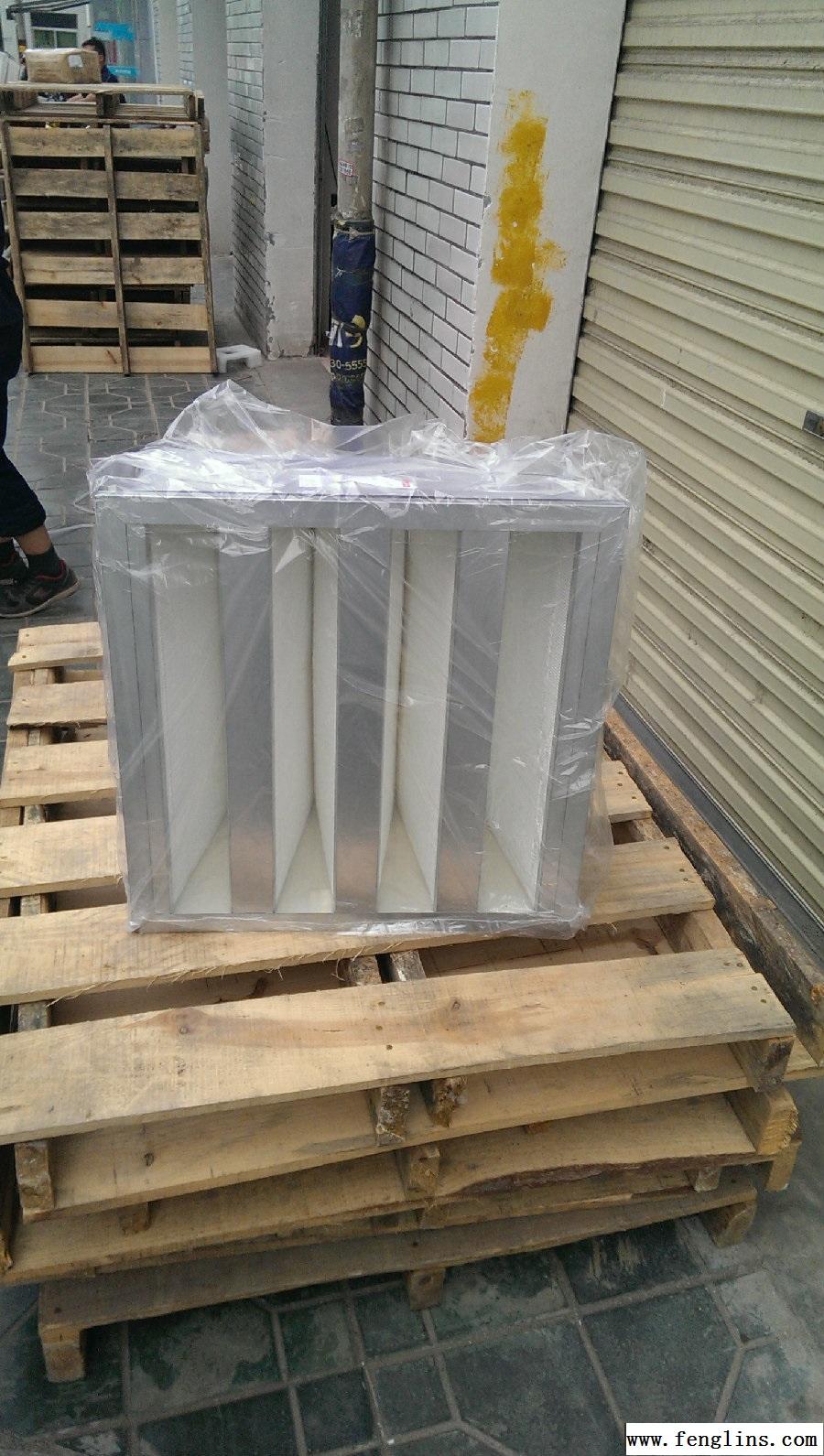

物流到货 哎 真是小巧玲珑
箱式高效过滤器

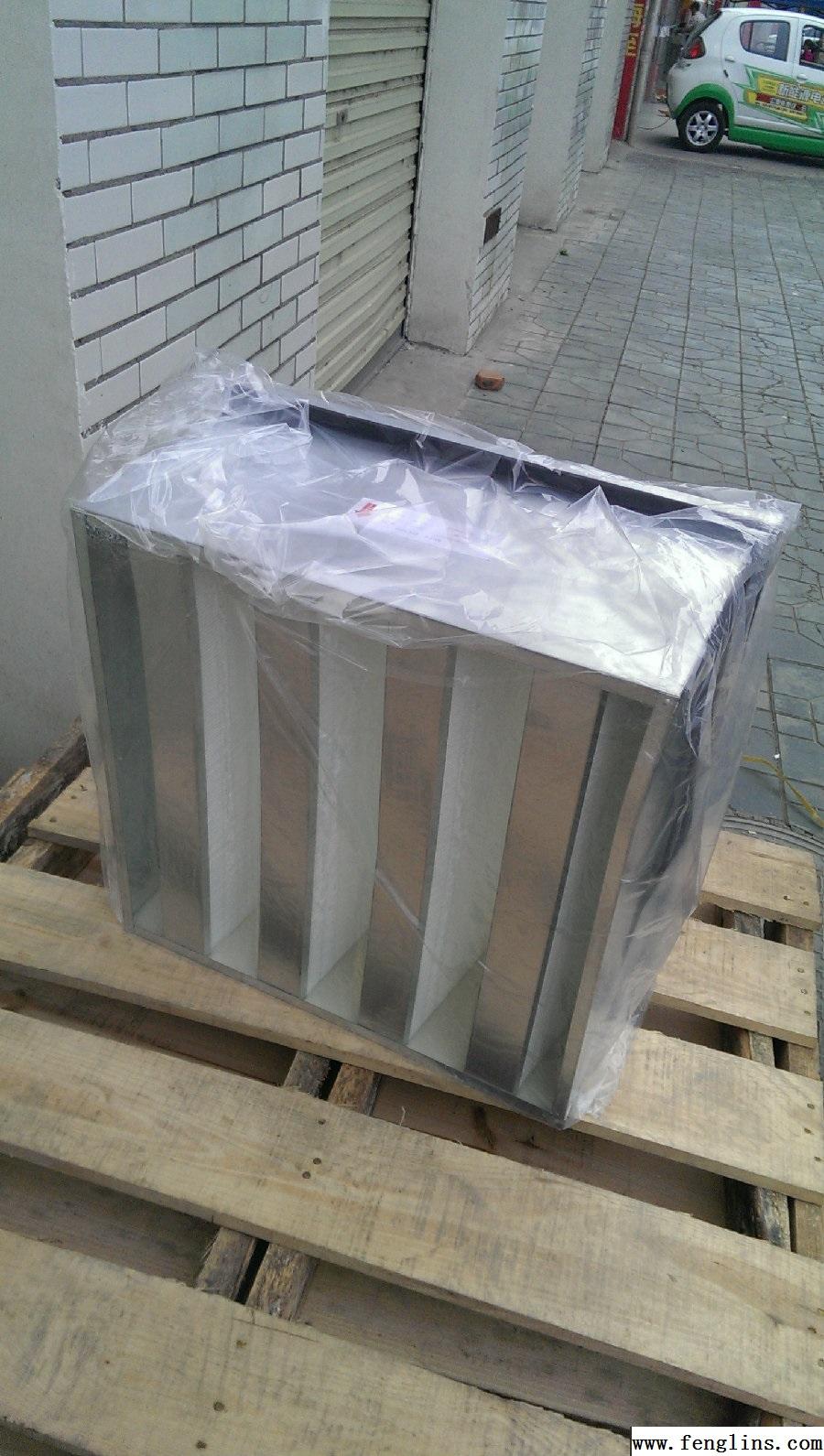

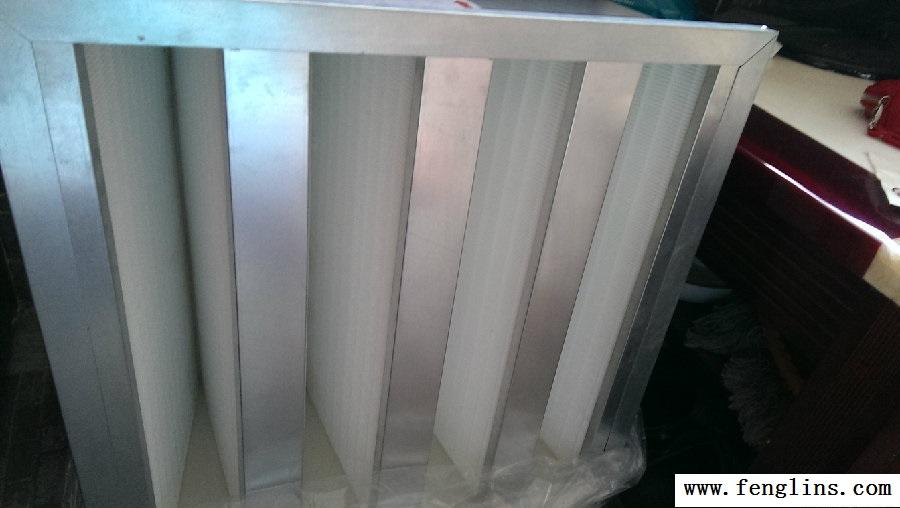

这是打开的样子
箱式高效过滤器

这是另外一面 看出来没有 这个高效过滤器的结构
箱式高效过滤器

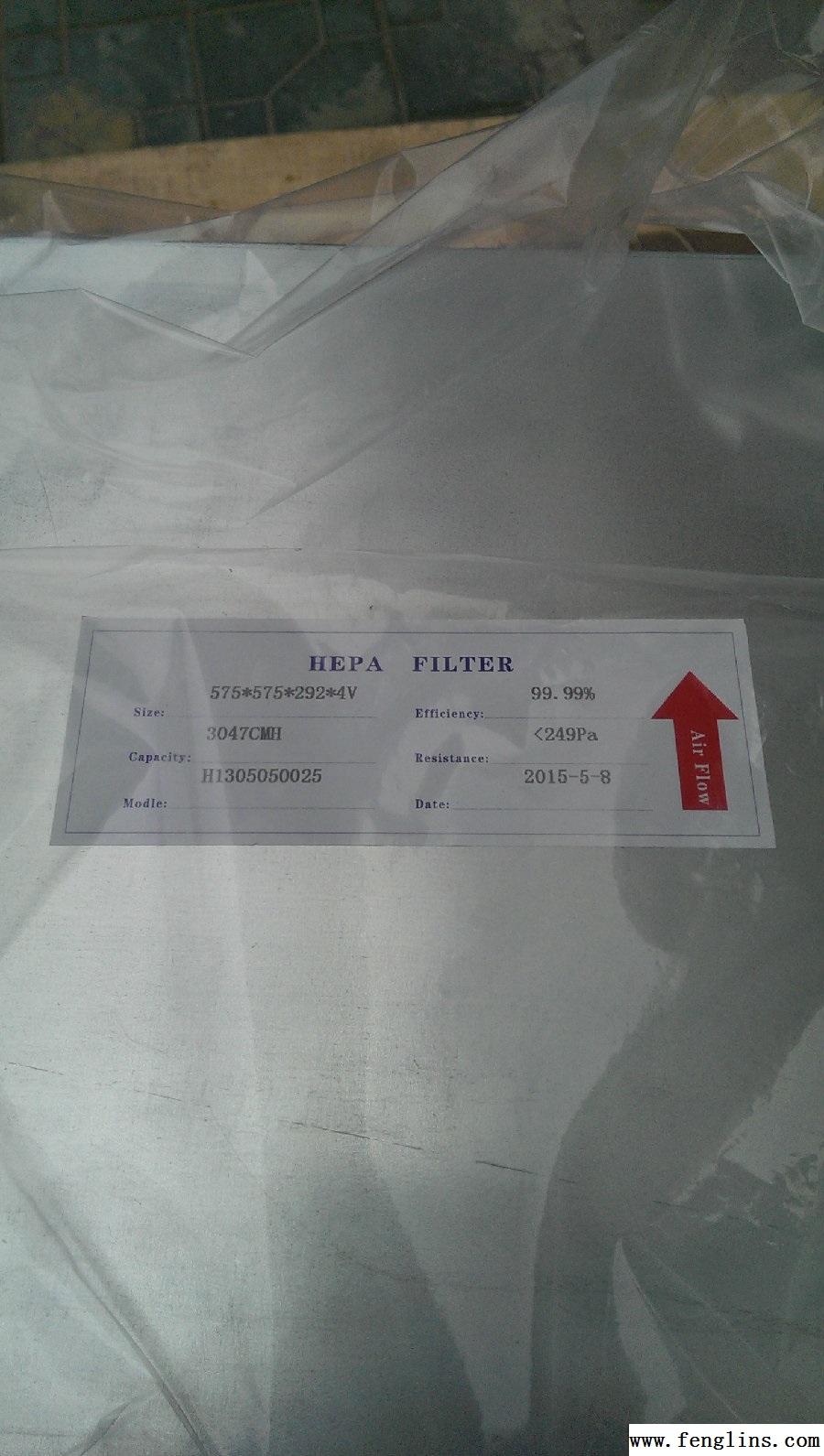

额定风量是3000立方米 当然 这个数据 只是说过滤器的工作风量而已  FFU百多瓦的小电机 应该是达不到这个风量的
上面还写了生产日期 恩 五月 没错 你现在看到的事情 发生在七个月之前

兴冲冲搬到家 发现悲催了
箱式高效过滤器

箱式高效过滤器

箱式高效过滤器

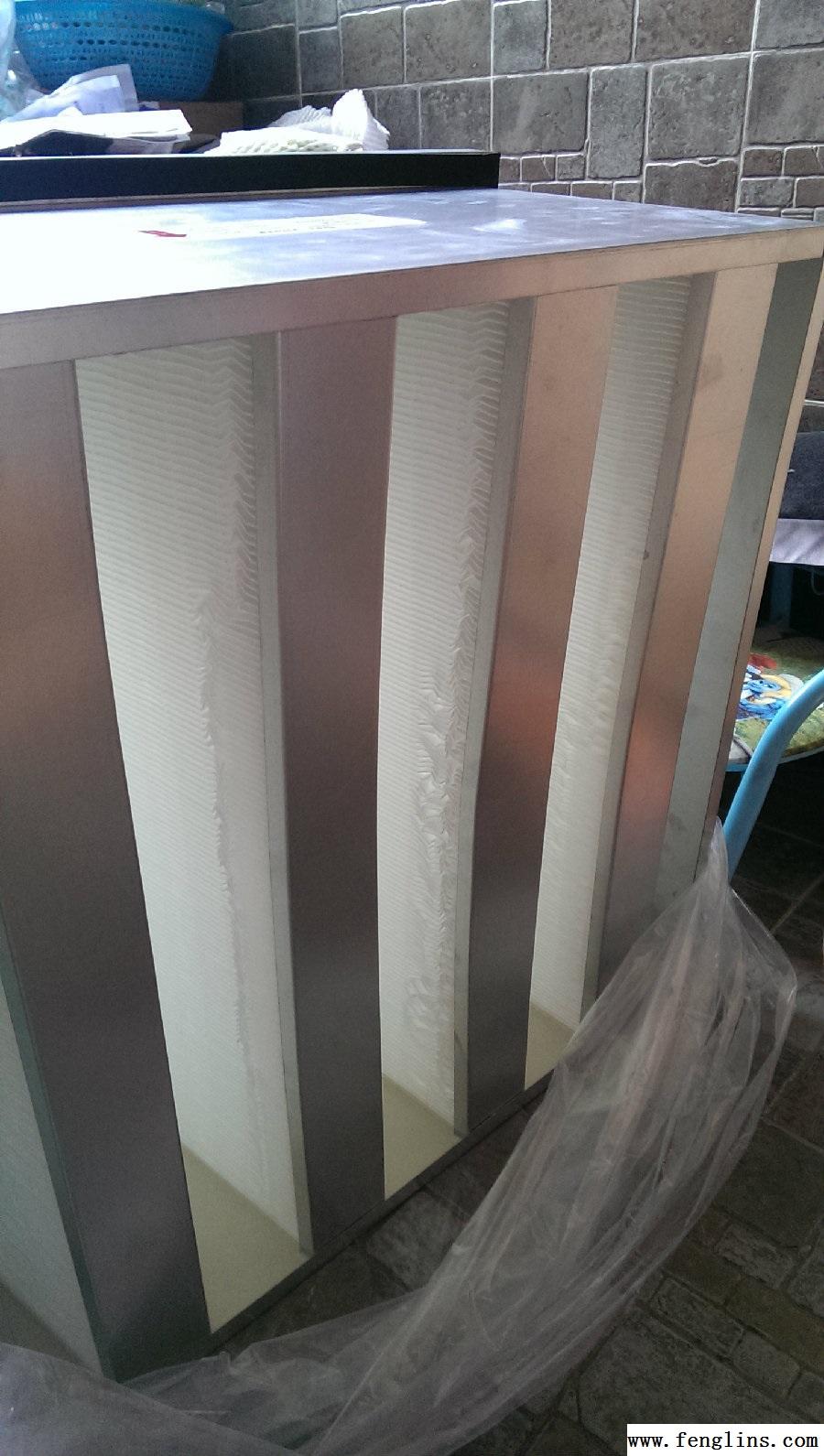

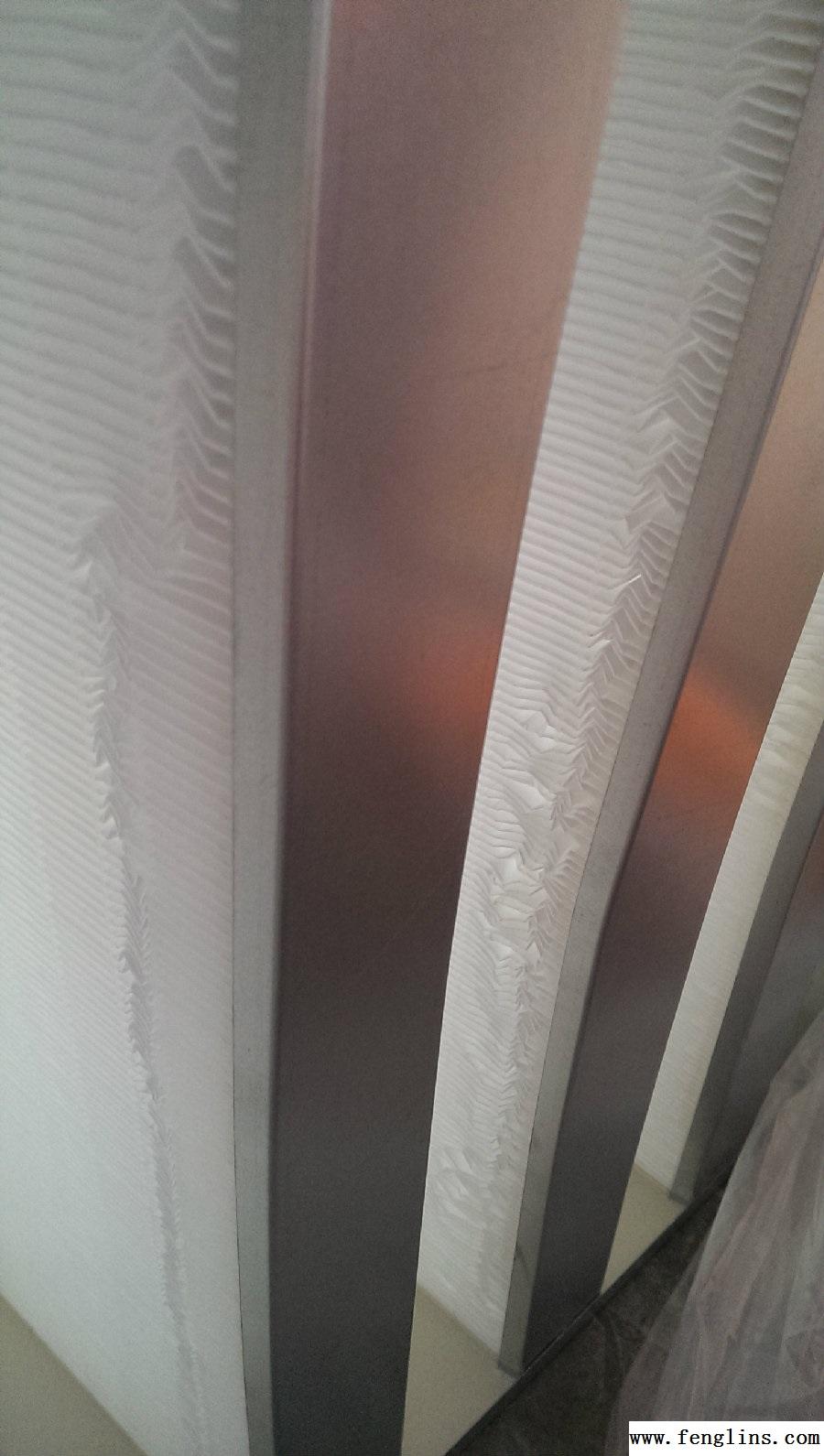

压变形了 把滤芯都折坏了 发货的时候明明约定好打木架的 结果没打 果然就出事了
厂家很爽快 果断说重发 这个不用发回了 但是重发又要重新给我做 又要一周的时间

先不管了 将就用吧

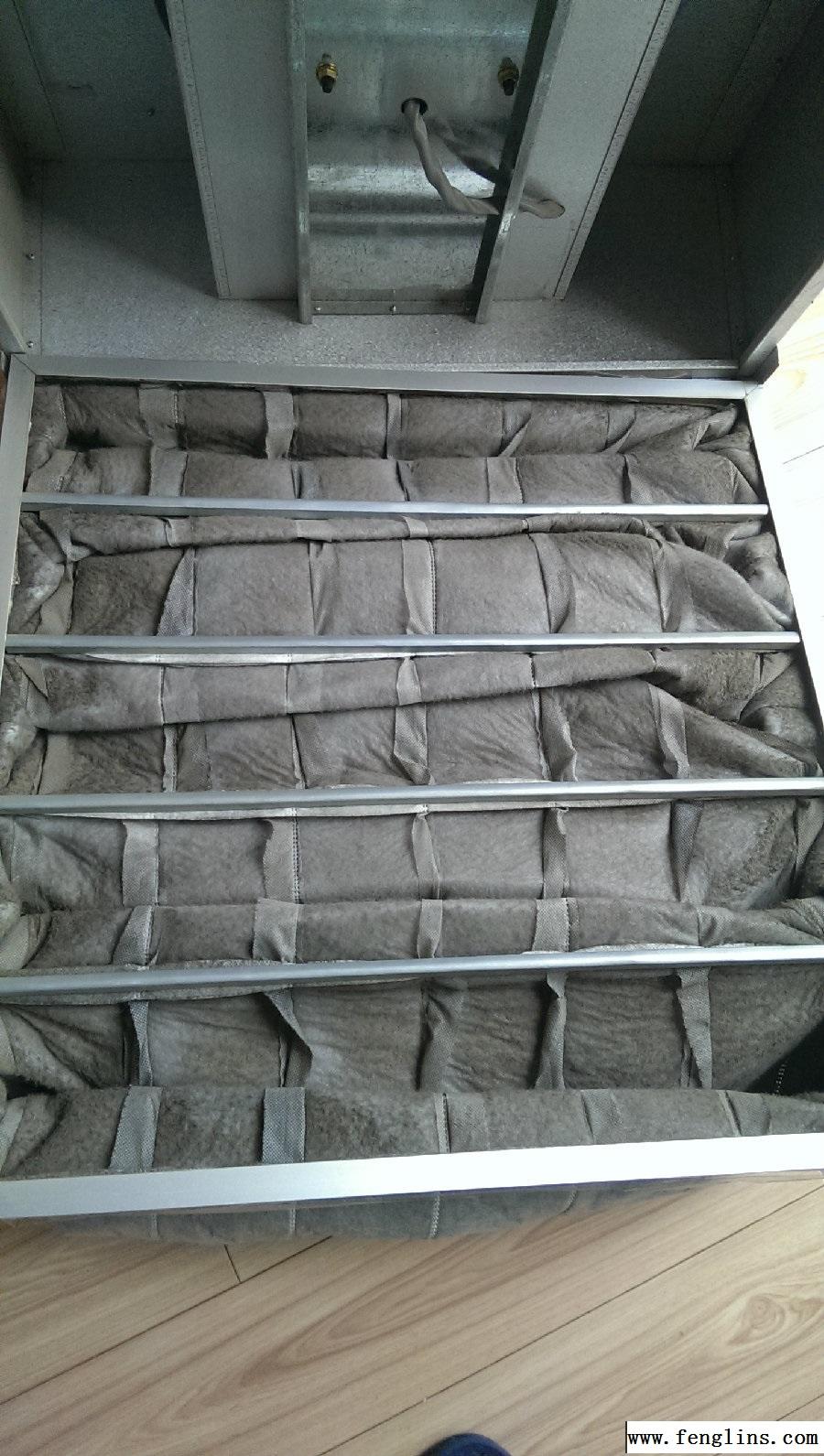

上一次的猪脚 袋子 退役了

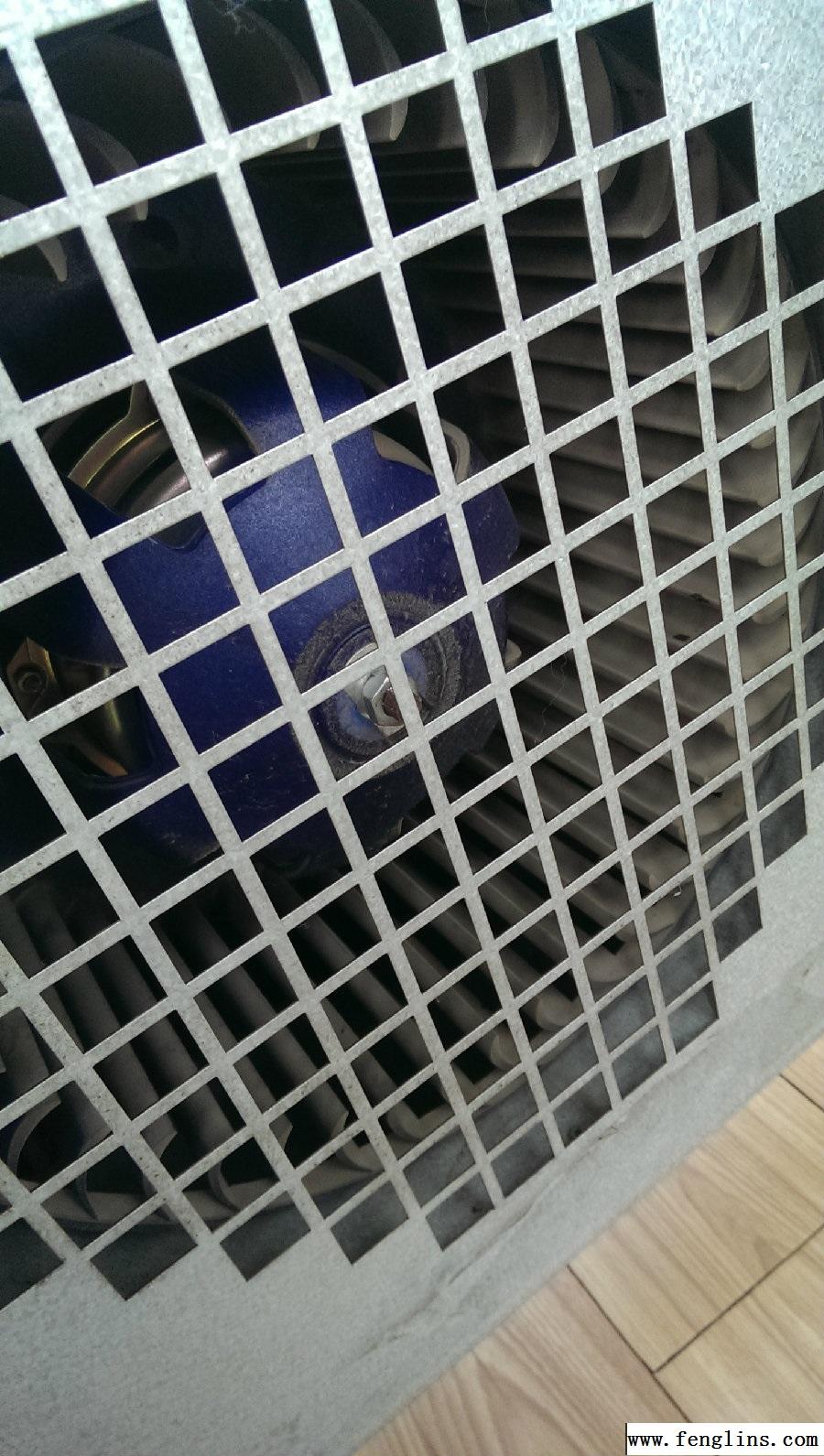

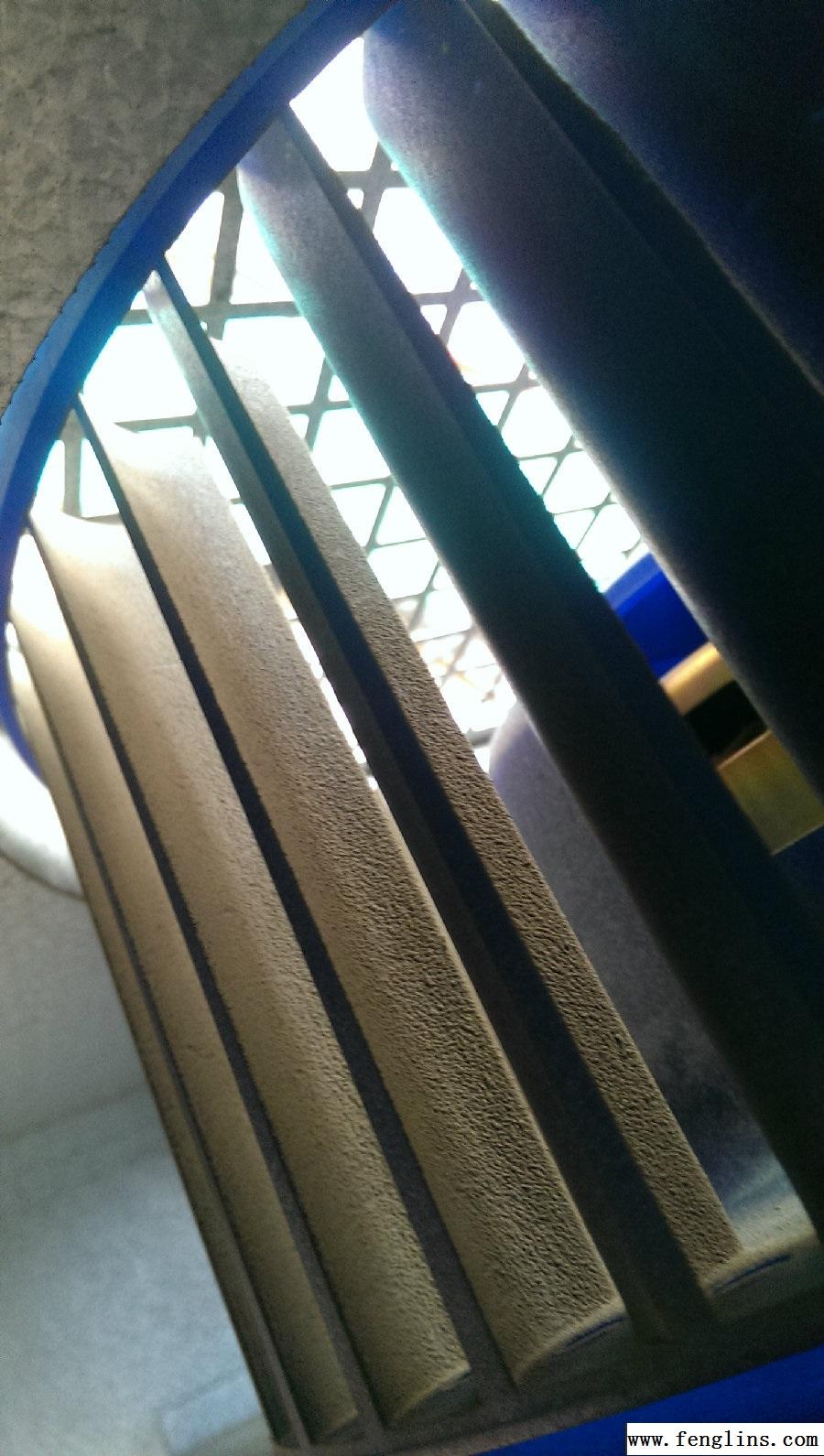

忘记连续工作多久了 叶面上的灰尘
FFU电机

为了风量 没加初滤
FFU过滤器

注意 本帖中的所有检测结果 都是在室内FFU未开机的情况下测量的

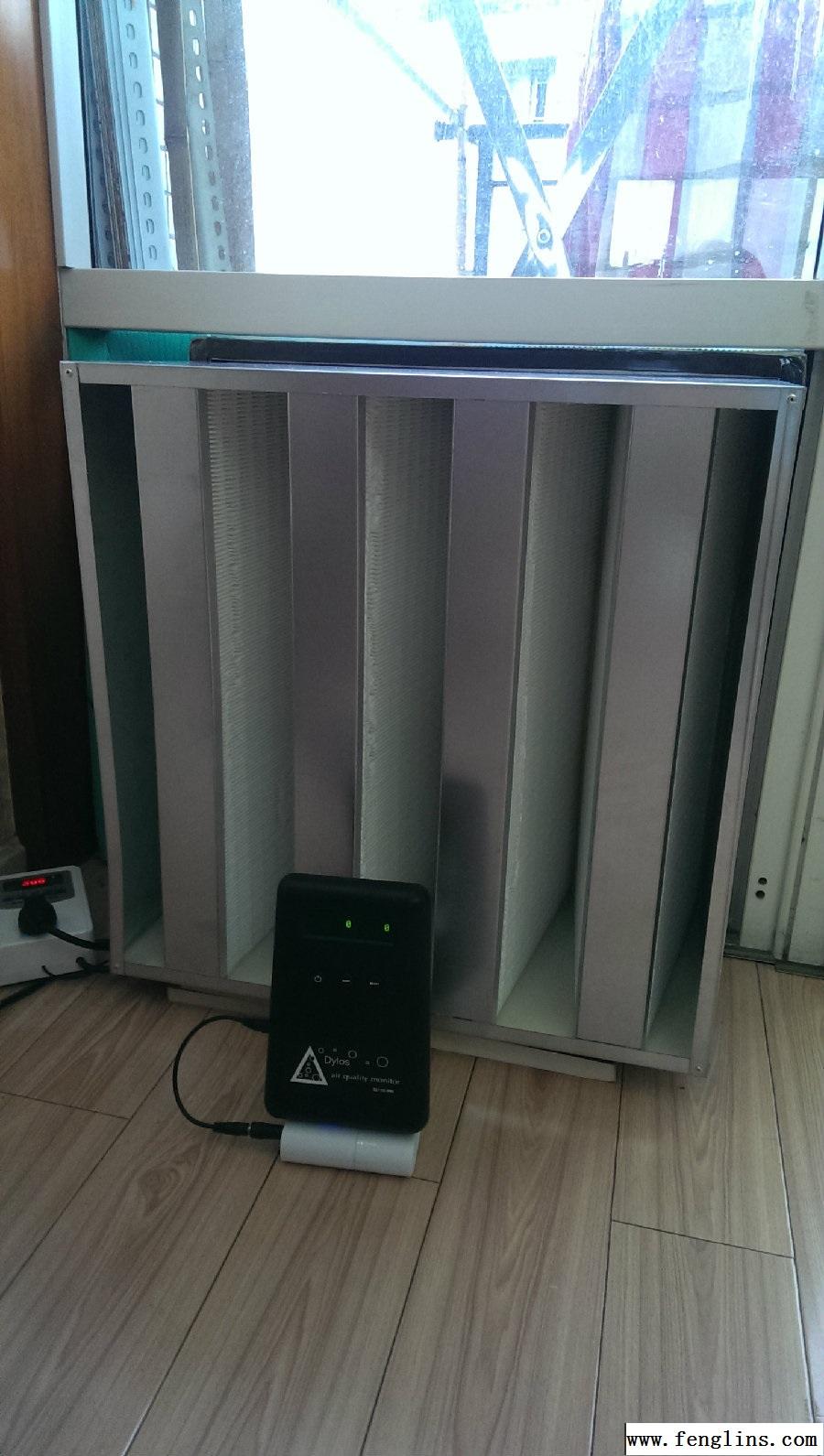

装上了 过程不表 熟悉我的人肯定知道 我又是用的透明胶带
0.5微米颗粒物和大于2.5微米颗粒物读数为0 一如既往的工业品本色 让家用领域的骗子们无地自容
注意哦 滤芯折成那样了 也没玻璃纤维渣渣漏出来哦 不然颗粒物会被dylos检出

以前在别人讨论FFU的帖子里面看到有人敦敦教导说不能用FFU家用 说4个角都是金属的 容易伤人
我真不能理解这种人 一点解决问题的能力都没有



FFU过滤器

破损的过滤器

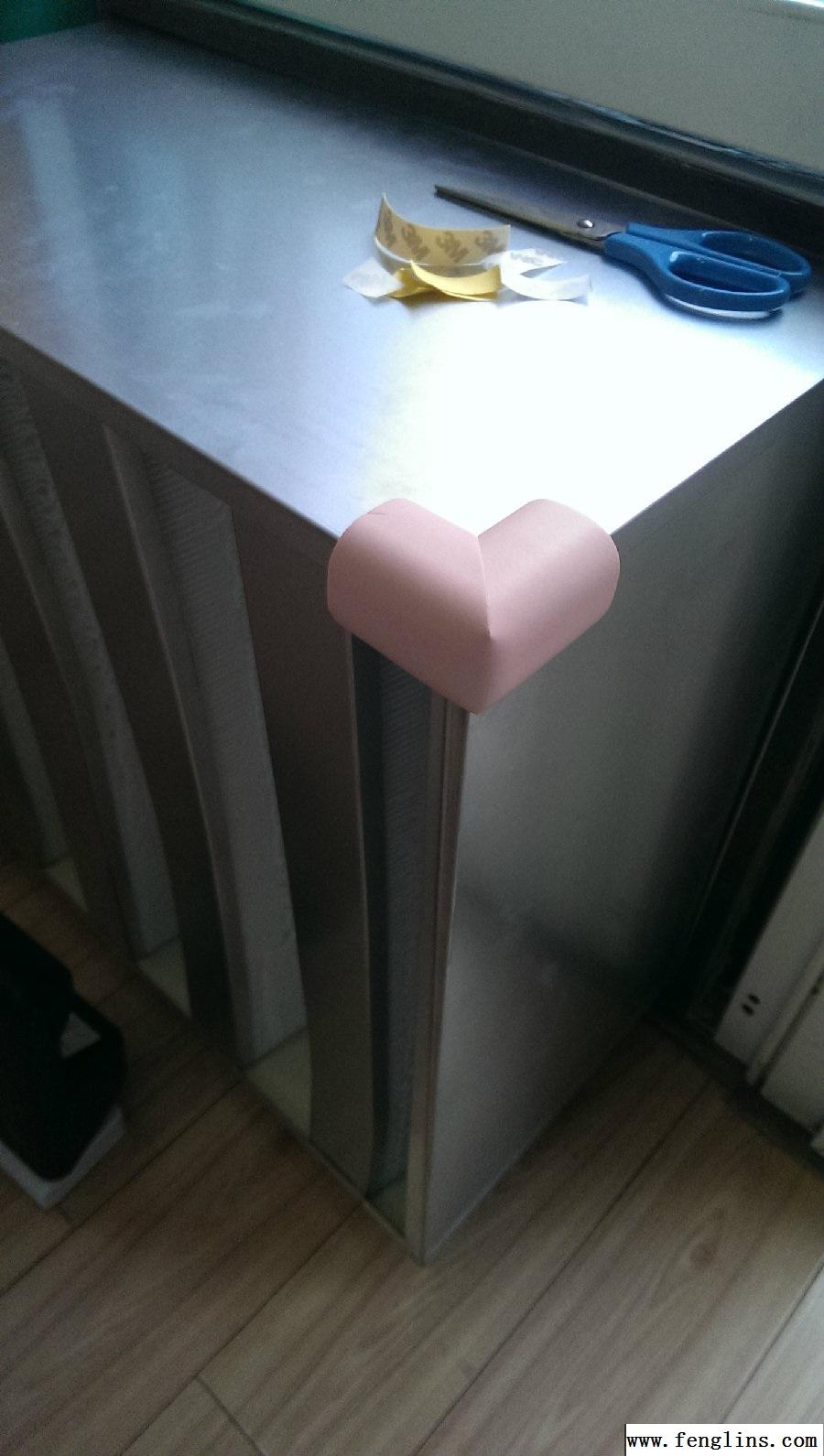

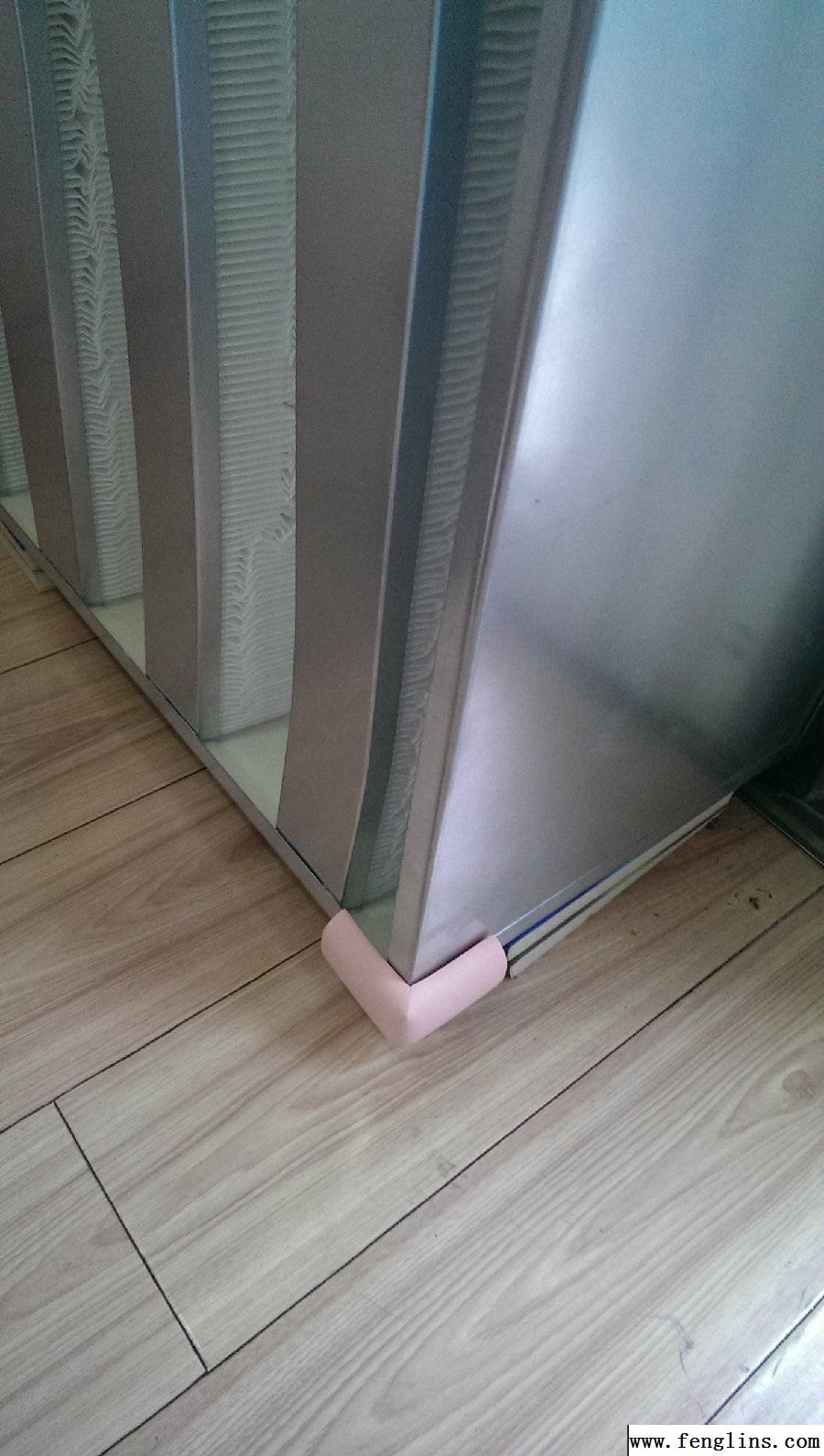

两块钱一个的东西就能解决的问题

破损的过滤器


这样简单处理一下 连碰瓷的人撞上去都不怕
好了 继续说正事

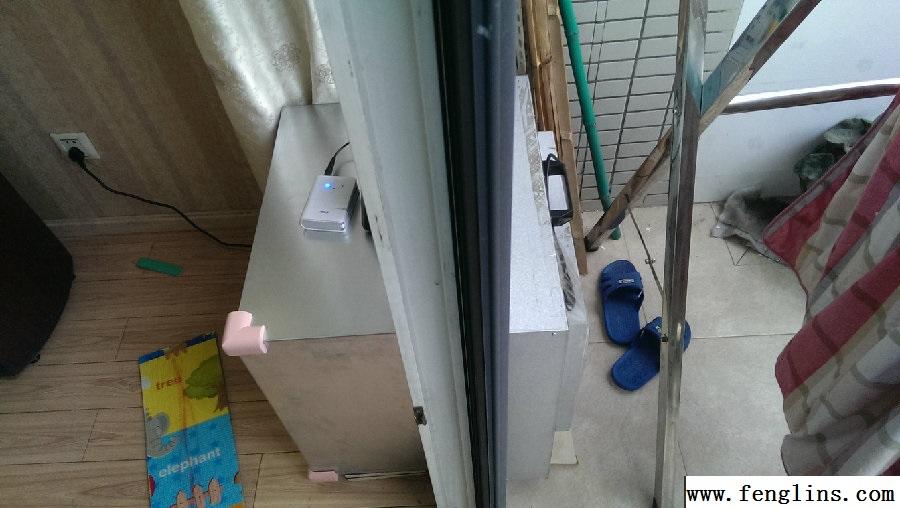

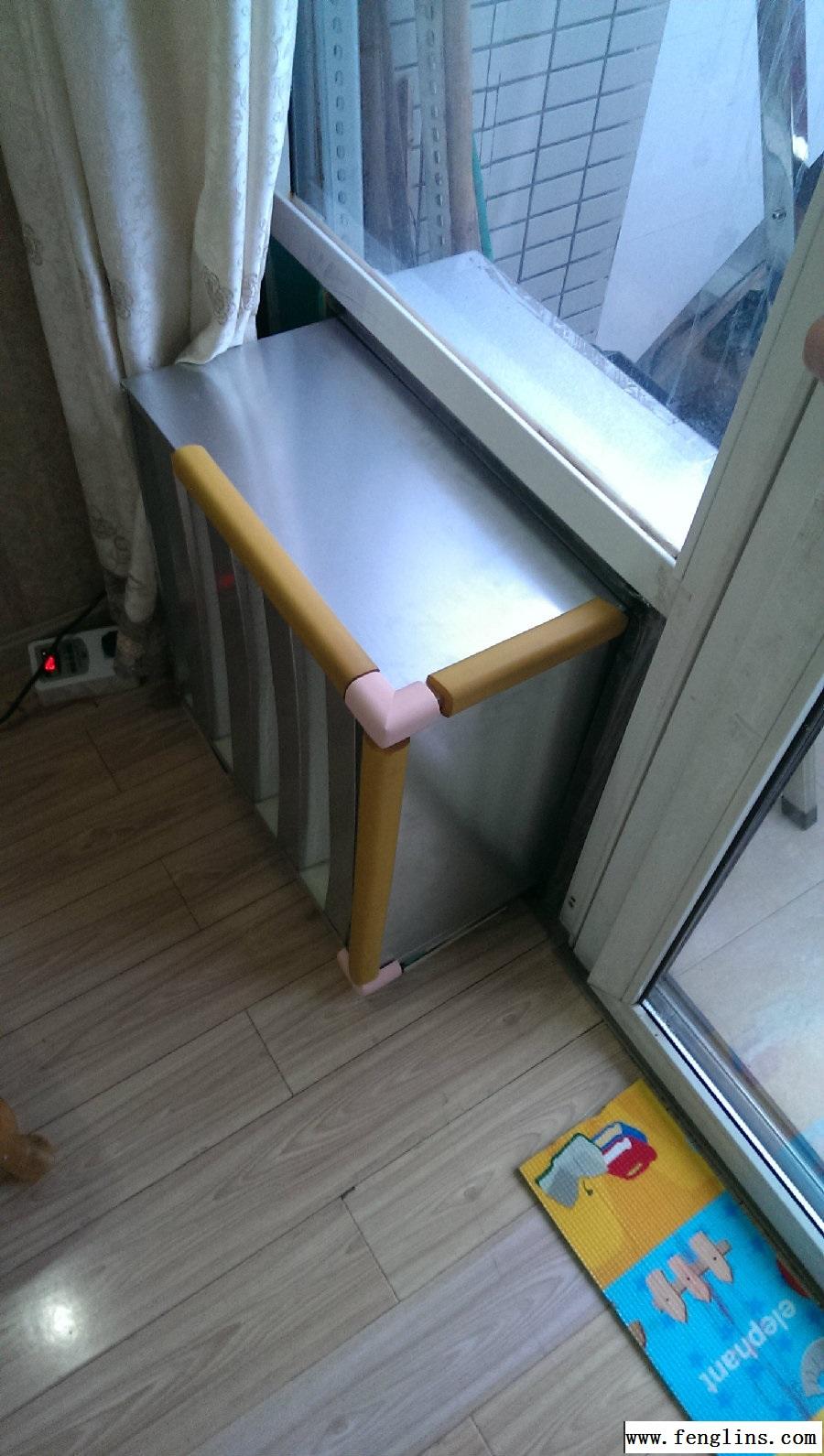

DIY后的空气净化器

恩 一半在室内 一半在室外 大家可以估一下体积

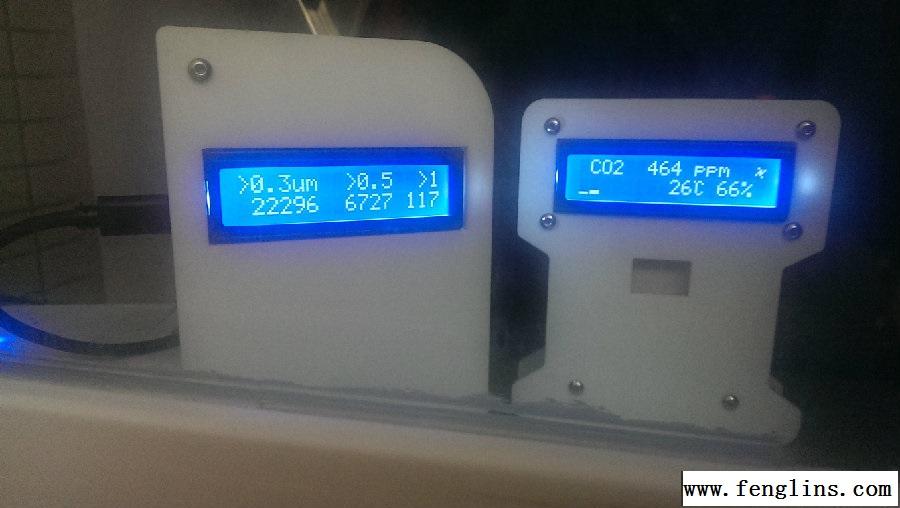

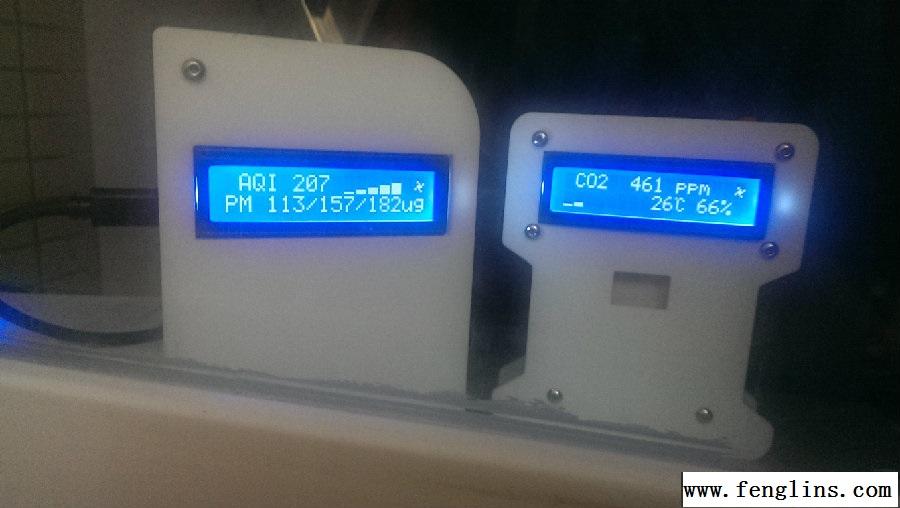

这是新风机室外端位置的检测读数  看到读数没?空气指数207的时候  0.3微米颗粒物数量是22296颗/每0.1升

浓重的笔墨送给365同学  完美检测0.3微米颗粒物 让我关注的目光从PM0.5升级到了PM0.3  据我知道 爱卡川版另外一个有0.3微米检测设备的同学是土豪0z  他的哈希颗粒物检测仪价格 咳咳。。。穷人莫问 免伤自尊

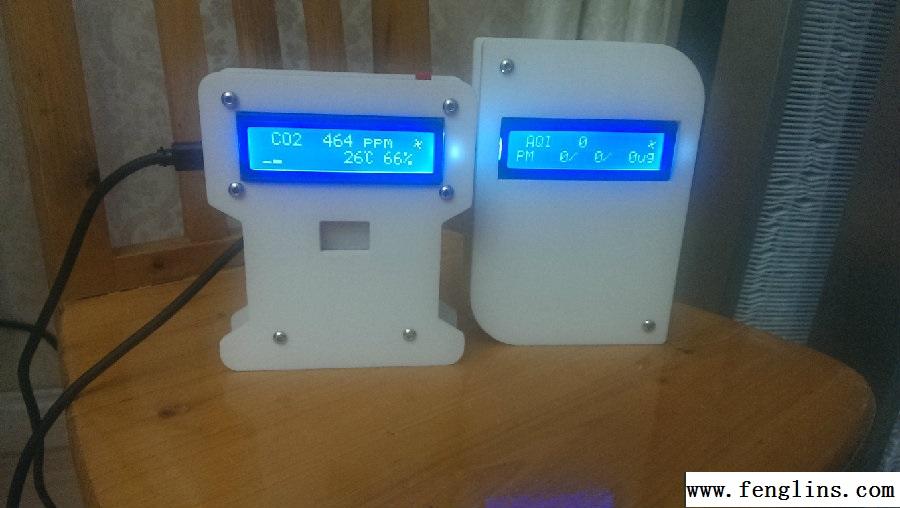

边上小的 是二氧化碳检测仪

那么 家里是多少呢?


室内净化新风一体机的出风口 是3个0 意思就是0.3微米 0.5微米 1微米颗粒物啥都没有
家用机商家这时候肯定要说了 测出风口没意义啊 你机子只能净化两米范围 没用啊

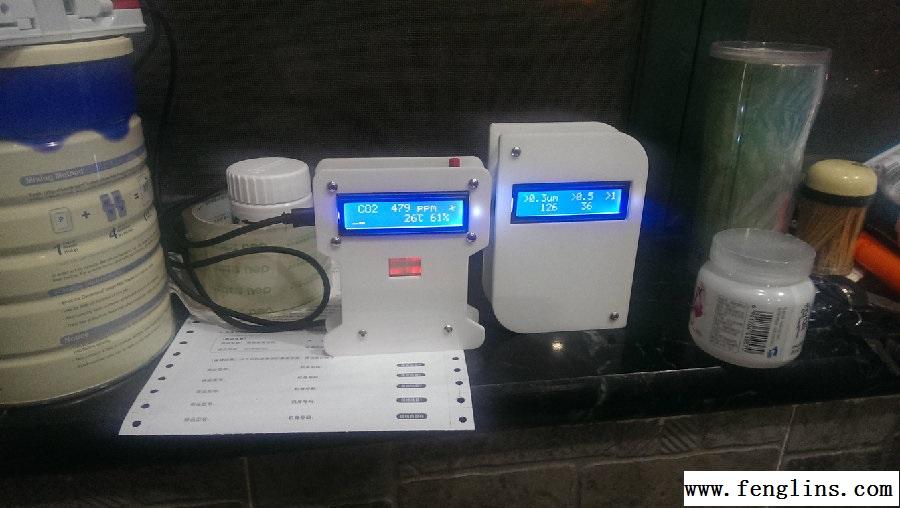

这是客厅另外一端的窗户上 0.3微米颗粒物数量是126 是室外22296的0.5%

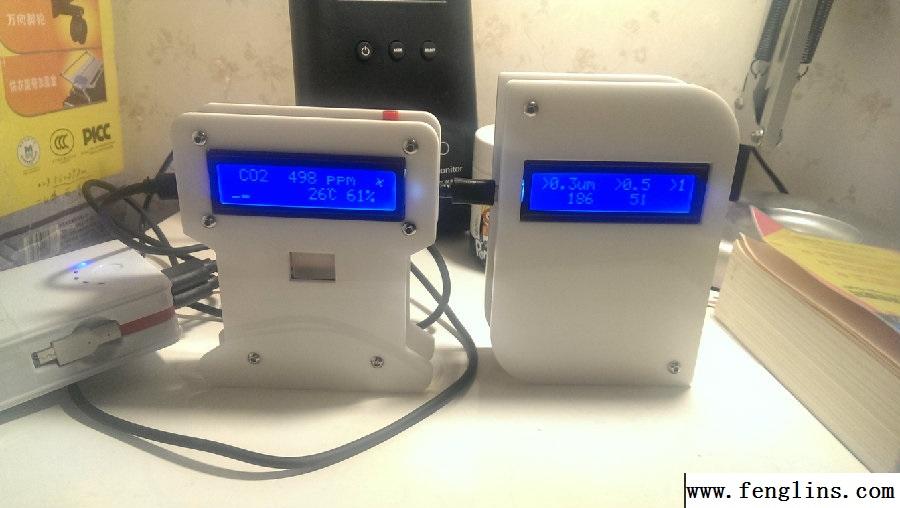

这是距离出风口最远端的卧室床头柜上 0.3微米颗粒物数量是186  是室外22296的0.8%

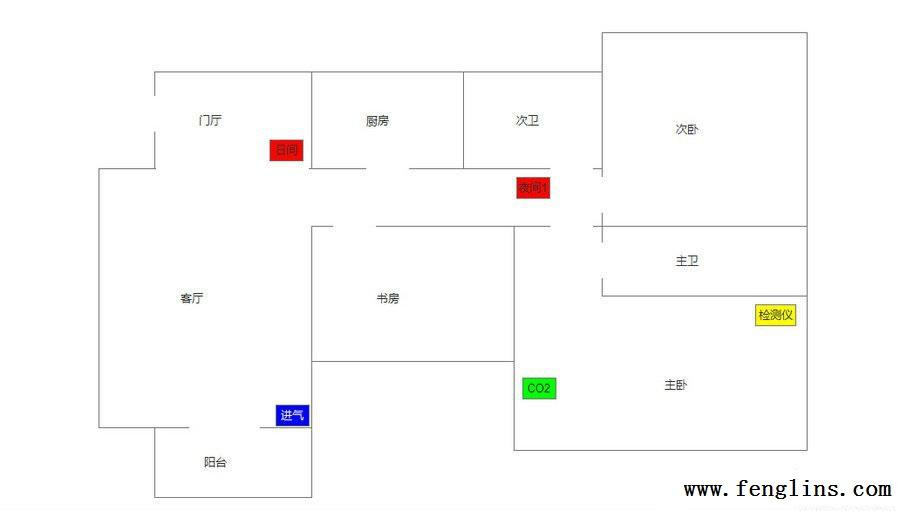

恩 再贴一张我的户型图 房子是125平方米的


黄色图标就是我的卧室

好了 接下来说一点细节

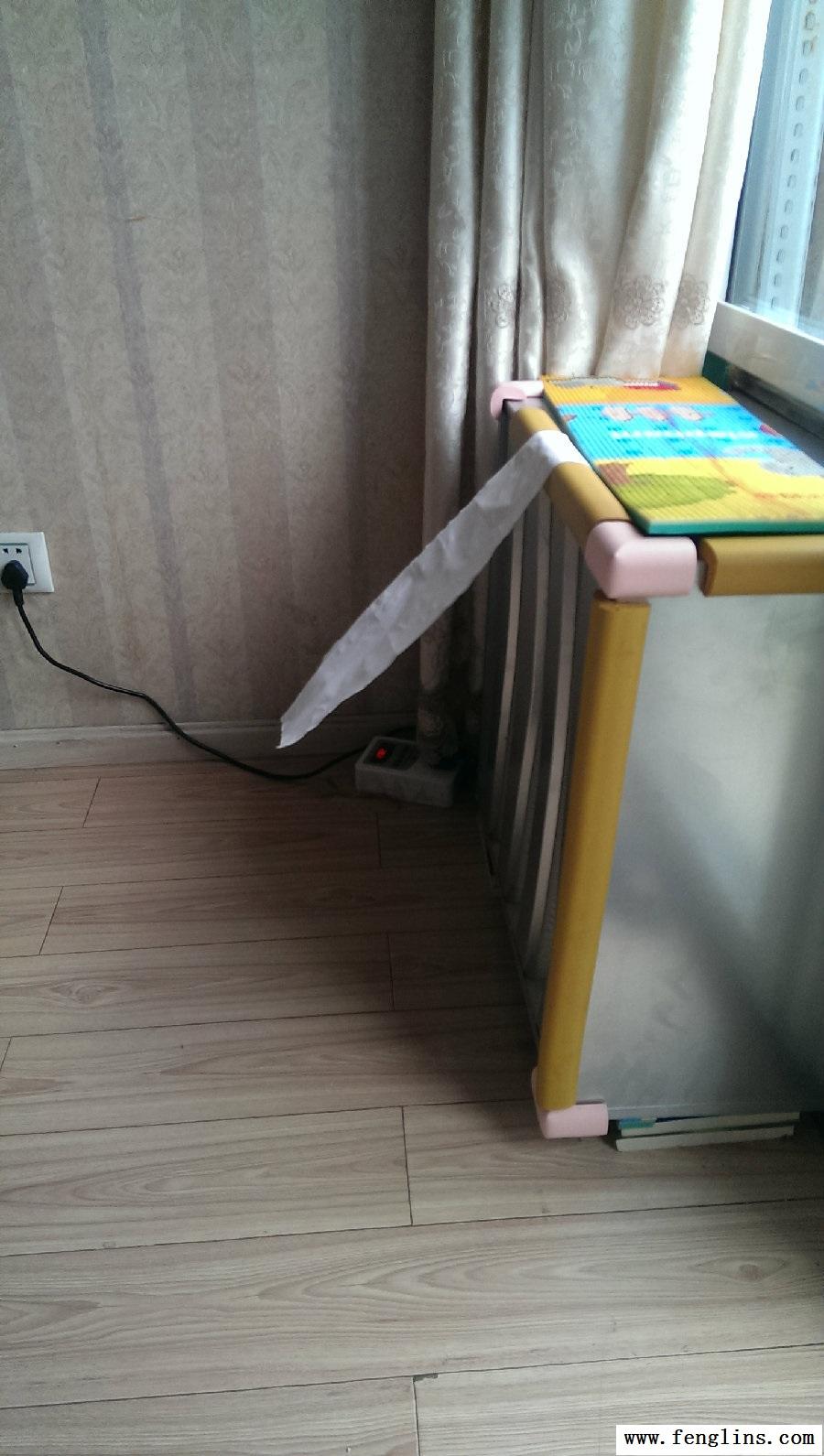

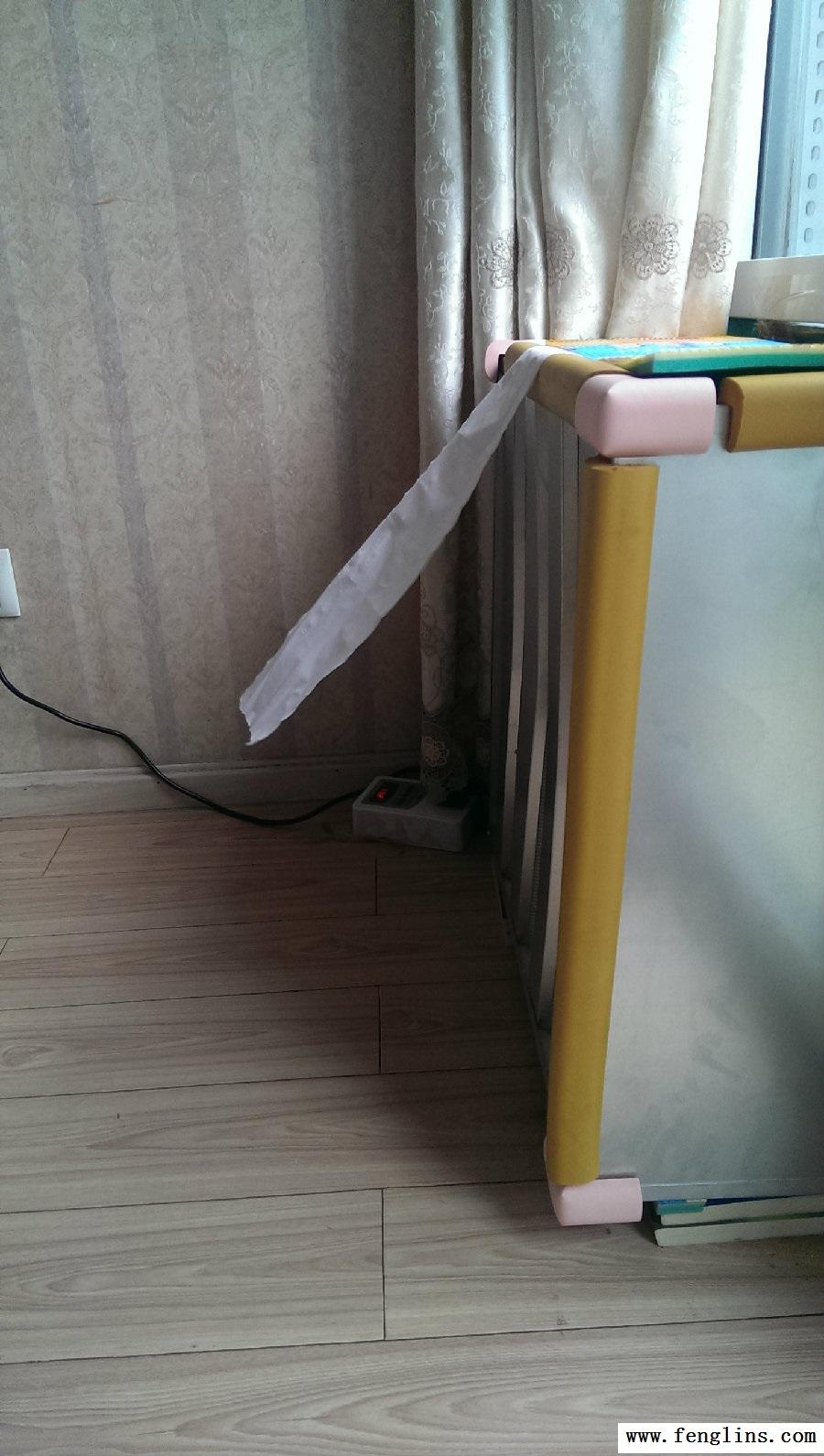

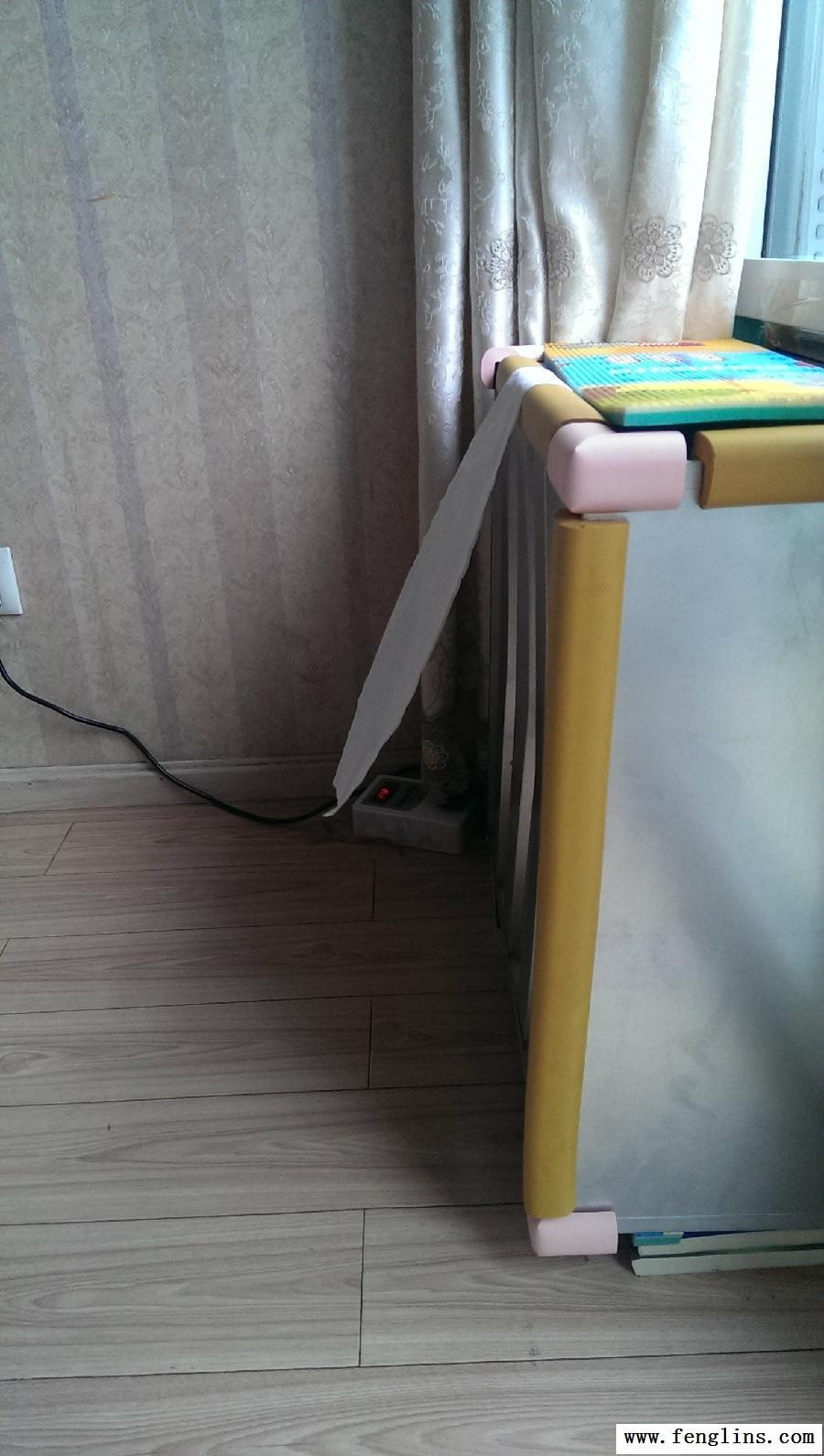

由于出风口实在太异形 也由于淘宝上68包邮的风速计实在太次 只能用这种笨办法直观说明一下风量了

三张图 风量分别是高档、中档、低档
FFU净化器风速

FFU净化器风速

FFU净化器风速

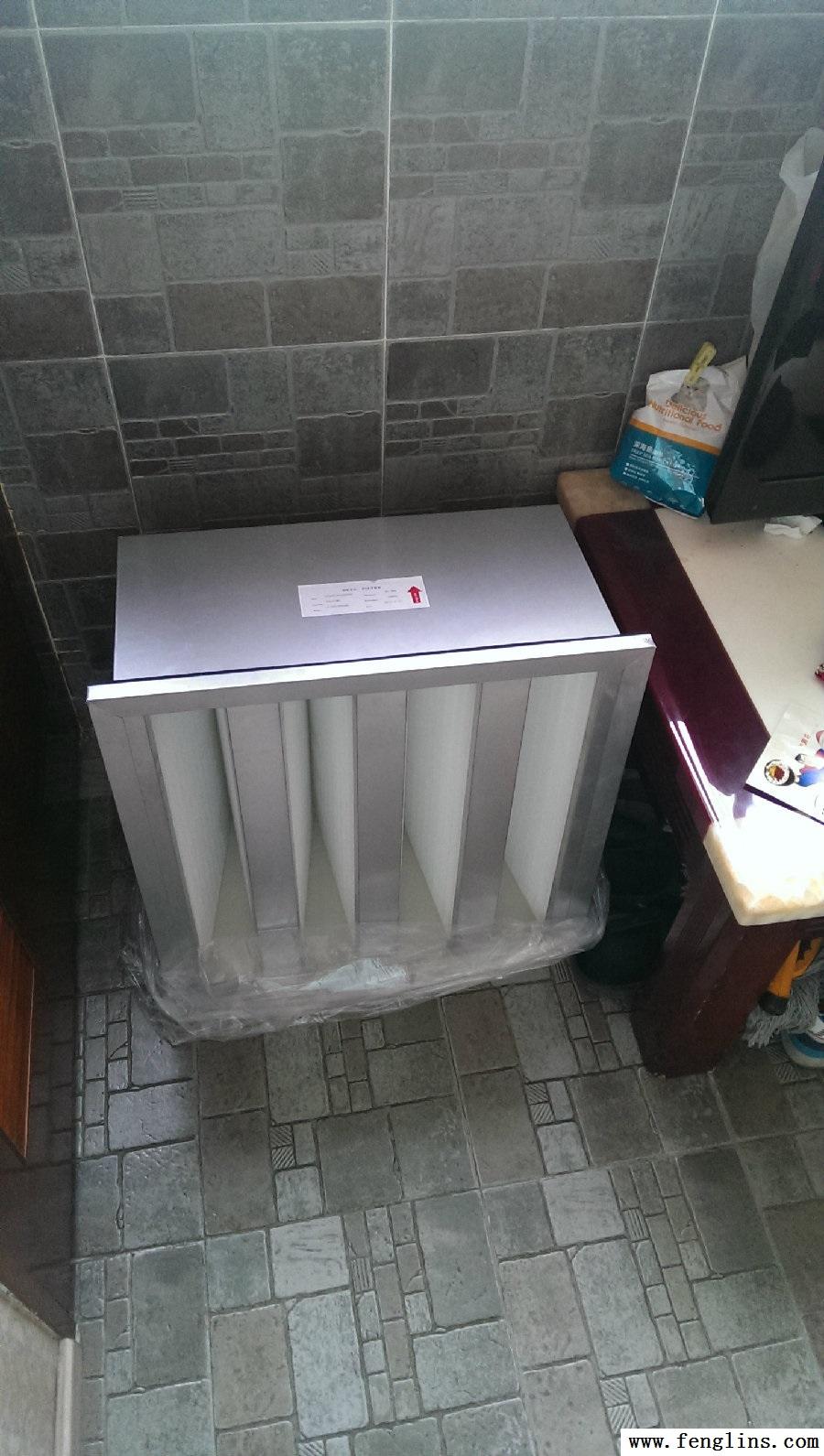

十多天后 厂家新发的过滤器也到了 这次不错 没有变形



最后 主角出来嘚瑟一下
完美理想

沐浴在0.3微米颗粒物读数为0的微风中  再次羊没吐气了一番

。。。。一晃七个月过去了。。。。。
时间来到今天
这七个月里面 一直在忙工作 连起诉地税局的事情都没过问了 更何况发新风帖 今天临时有点时间 把贴发了 了一个心愿
按照惯例 总结一下使用情况
这七个月里面 新风机除了室外高于30度和低于5度 基本上是24小时开机
裸奔 没有用初滤 到今天为止 出风口依然是0在新风24小时开的情况下 室内FFU 几乎可以不用 比如今天

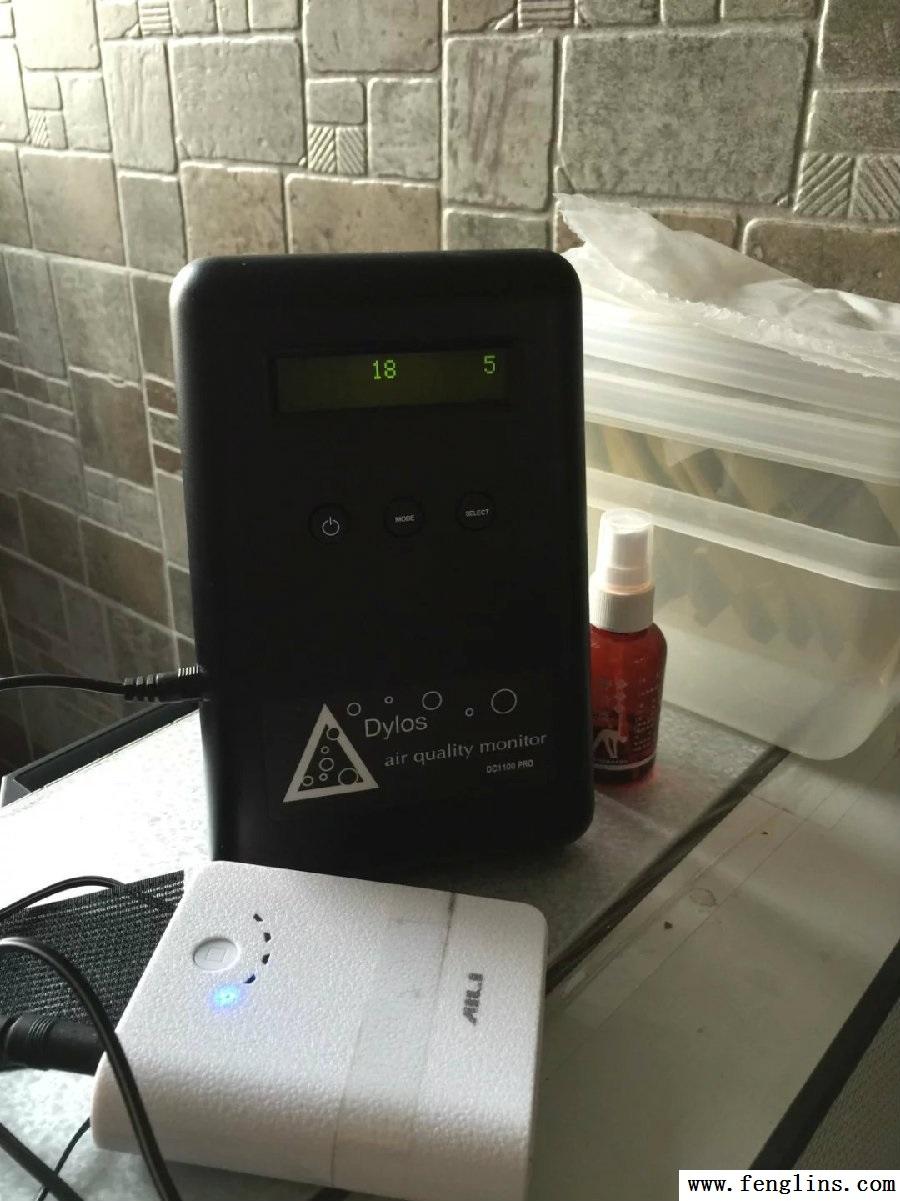

检测位置 客厅距离空气净化新风机进风口最远的窗户边 下面的FFU没开机
给不明白18是什么意思的同学解释一下 通常DYLOS读数除以133 约等于PM2.5读数  18/133=噗!

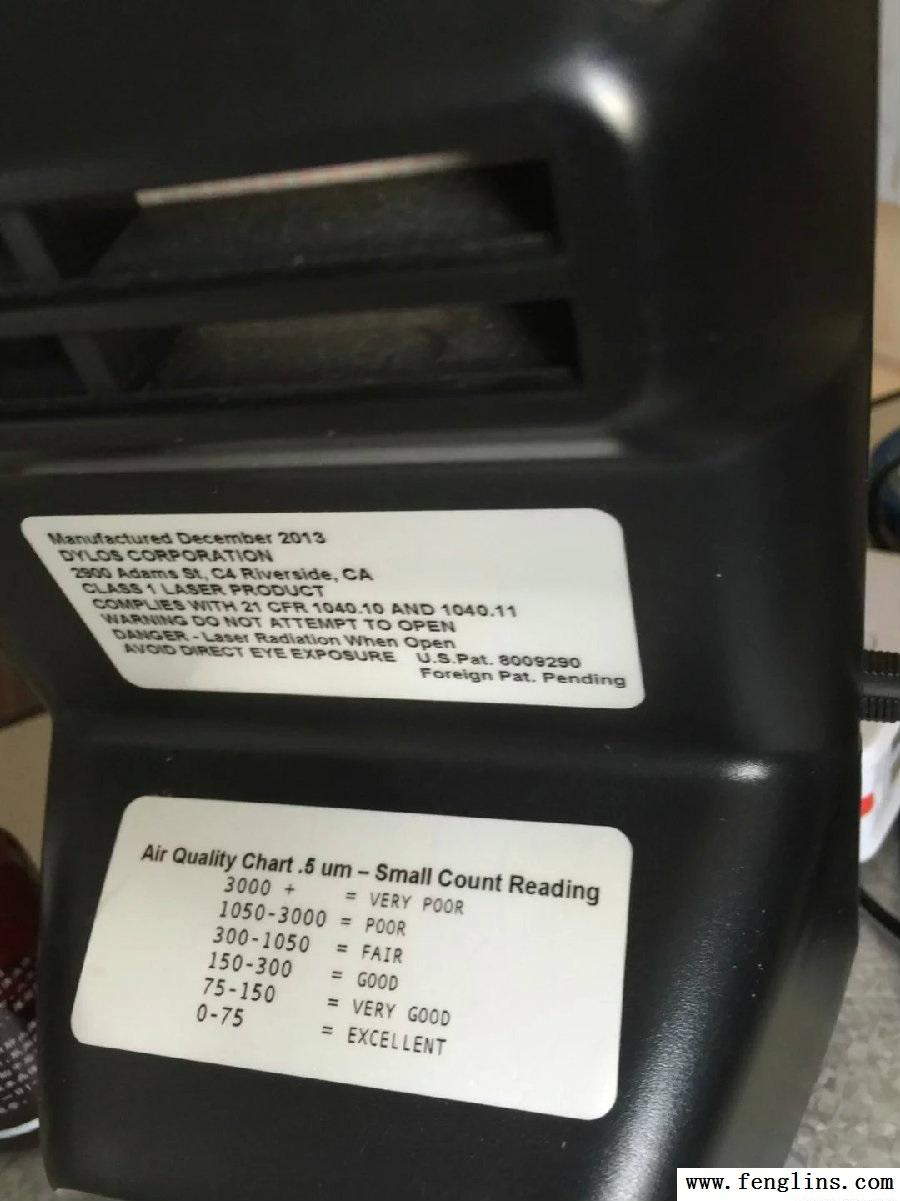

dylos检测仪背后的一个美国标准

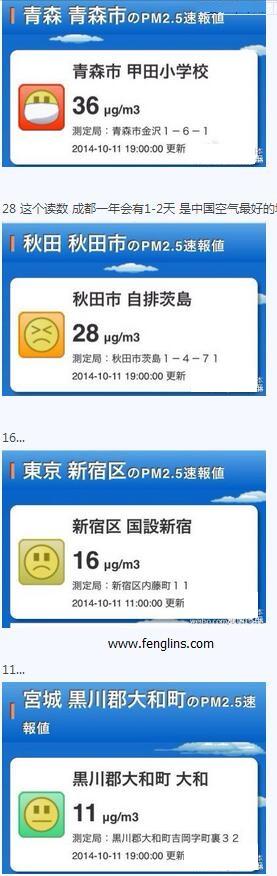

既然说到这里了 顺便再来说说隔壁邻居的标准  36 是中国的优 是中国人民上街呼吸空气的庆典日

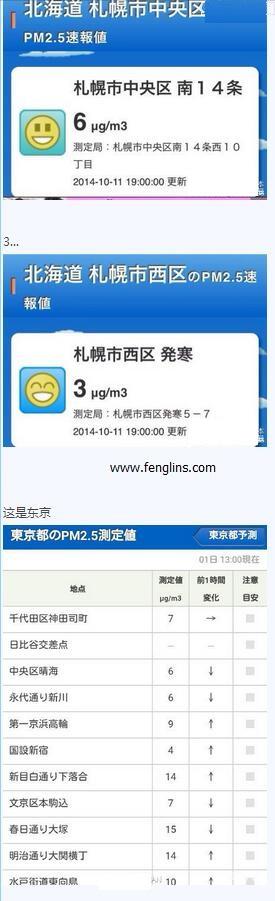

看看日本的建议



另外
感谢日本出资人民币5亿对在中国从事植树、绿化事业的民间团体“日中绿化交流基金”进行援助
感谢FGW对中国环境改善的努力!


按照惯例 预先回答一些问题
效果怎么样  正压新风实际使用效果 远远超过家里直接用FFU 因为室内正压情况下 室外的污浊空气几乎不能进入室内
当然 并不是说室内FFU就不需要 因为一年里总有那些很冷或是很热的天
噪音有多大  噪音等于普通风扇 因为空气净化新风机在客厅 卧室听不到任何噪音
风量有多大    VVVV形的高效过滤器 因为滤芯面积远超过1175*575规格的FFU高效过滤器 所以洁净空气量是超过FFU的也就是说 每小时 至少1000立方米
能除甲醛吗  没有什么净化器能够除甲醛 只能靠大量空气稀释 吹散 每小时把你家空气换三次的能力 吹走甲醛小意思啦

VVVV形滤芯寿命有多长   滤芯容尘量1000克  安徽亳州一个朋友在我的技术支持下也装了套新风 根据他的实测结果 进风口加上粗滤 一周增重4克  一年有52周  合计200克  裸奔使用五年 就会达到容尘量的上限而需要更换  实际上至少可以使用两年-三年 注意: 我这里的年 是指365*24小时开机

哪里可以买  嘿嘿 我不得说 实在想知道  参见第一季

本文放弃版权 欢迎转发
如果你有疑问和咨询请回帖 你的疑问也许也是其他人的疑问  帖中提问和回复能让更多人看到
不再回复私信咨询

2015-12-31日更新
一年半之前的2014-05-17 我发了这样的一个帖子 分享了我摸索空气净化的经历


分享空气净化器经验 帮你省钱
http://www.fenglins.com/article/20160105185201.html

昨天晚上 看到论坛有TX抱怨FFU厂家涨价不发货的时候打开淘宝看了一下 发现这种以前几乎无人问津的工业品 都销量暴增到了无数厂家都不能及时生产发货的程度


看着穹顶下的指数爆表的雾霾
看着365检测仪的PM2.5读数稳定的保持在0
看着女儿在FFU的风声中嬉戏
作为一个普通人 我没能改变这个世界
但是 我保护到了我爱的人
我也让成千上万的人也能用有效的方式保护到他们所爱的人
很有幸福感----by 完美理想
