高效空气过滤器-H13高效过滤器

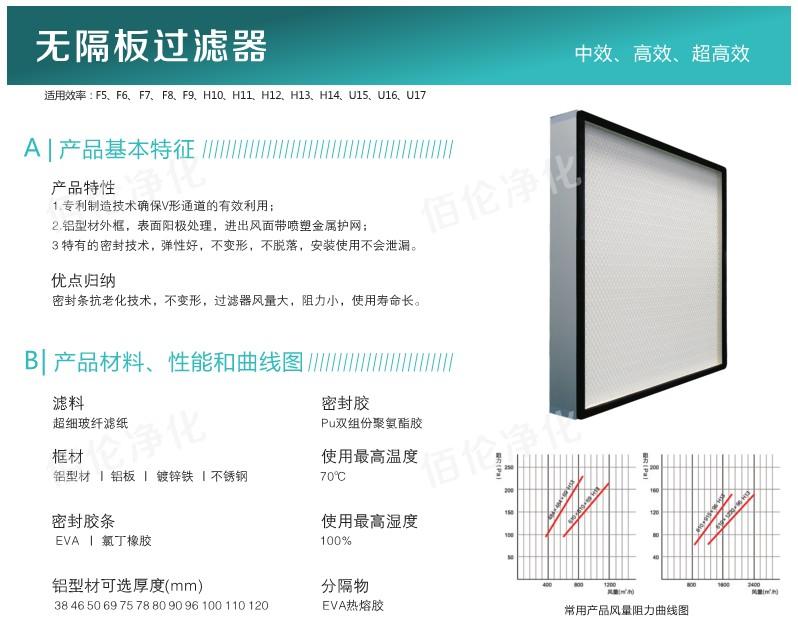

 无隔板高效空气过滤器

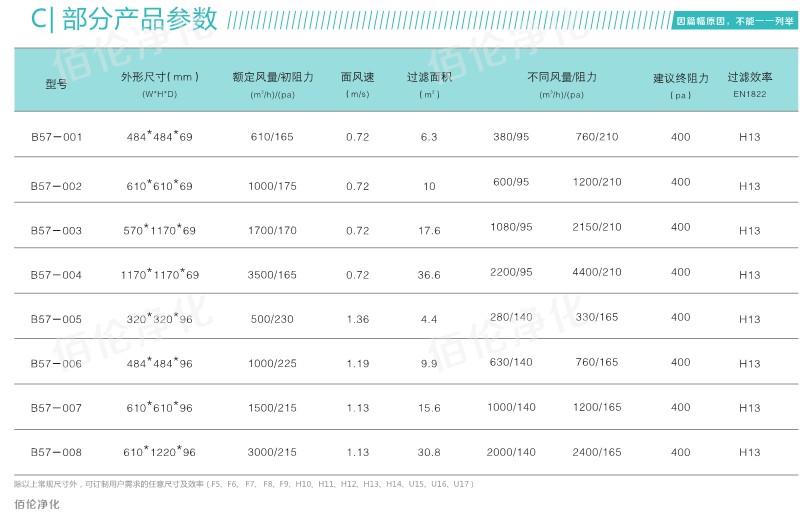

无隔板高效空气过滤器参数

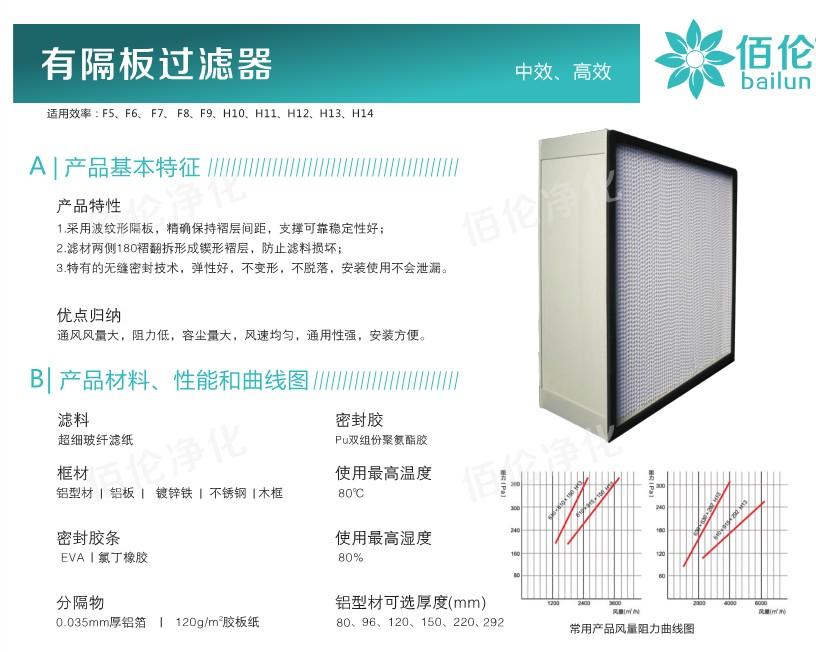

有隔板高效空气过滤器

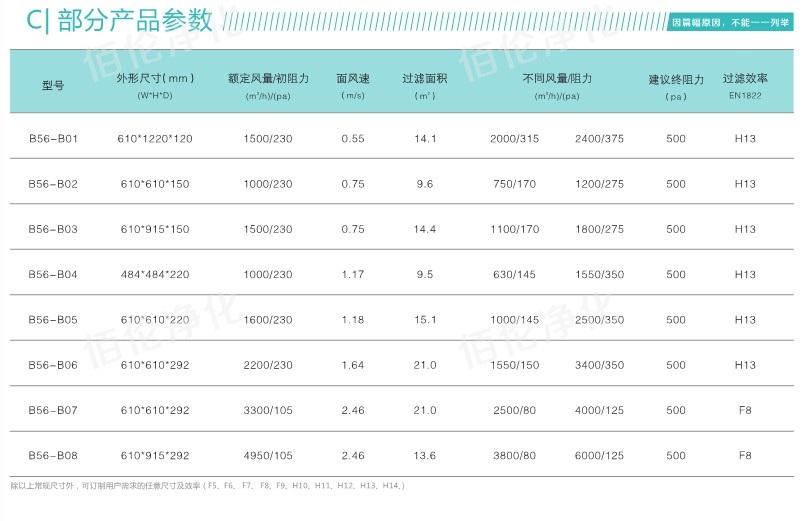

H13高效过滤器参数

高效空气过滤器|H13高效过滤器按结构主要分为,高效有隔板过滤器,无隔板高效过滤器,组合式高效空气过滤器,根据效率可分为H13高效过滤器H14高效过滤器等。而大部分的洁净室末端采用的高效过滤器效率都为H13或者H14。

不管是H13或者H14高效空气过滤器的材料主要是用超细玻璃纤维作滤料,热熔胶作分隔物、与各类外框装配,外观美观,与有隔板高效过滤器相比,在相同风量作用下,具有体积小、重量轻等优点。

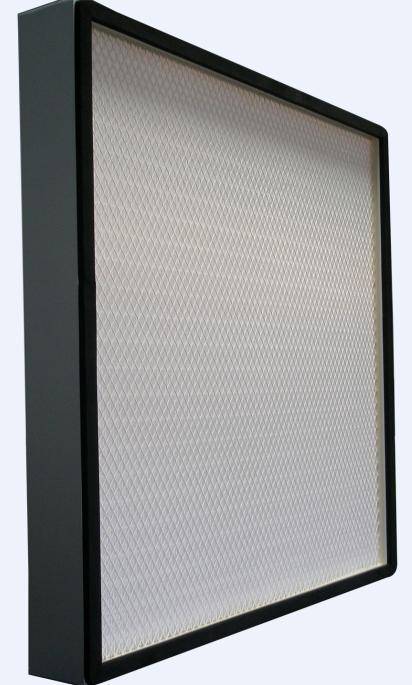

H13高效过滤器

高效空气过滤器|H13高效过滤器技术特点:
效率高捕集0.1~0.3μm以上的微粒子
阻力低
重量轻
安装方便
符合GB/T14295-93《空气过滤器》
符合GB/13554-92《高效空气过滤器》



高效空气过滤器|H13高效过滤器应用范围
高效空气过滤器适用于电子、医药、食品、太阳能、LCD、液晶显示屏等行业;
高效空气过滤器覆盖率大的净化场合
高效空气过滤器温度:≥80℃
高效空气过滤器湿度:≥95%



高效空气过滤器|H13高效过滤器(以无隔板为例)常用尺寸及相关参数表:

规 格(mm)

效率

初阻力Pa

额定风量M3/h

滤料

密封胶

外框

610*610*69

≥99.99(0.3um)



1000

玻璃纤 维 滤纸

聚氨脂 胶

铝合金

915*610*69

1500

1220*610*69

2000

610*610*80

1300

915*610*80

1900

高效空气过滤器|H13高效过滤器除以上规格外,其它任一尺寸可根据客户要求量身定做,最大可尺寸可做1200mm*1200mm

 H14高效过滤器



关于空气过滤器的效率划分备注

按欧洲标准,粗效过滤器分为四级(G1~~G4):

G1 效率   对粒径≥5.0μm,过滤效率E≥20%   (对应美国标准C1)

G2 效率   对粒径≥5.0μm,过滤效率50>E≥20%   (对应美国标准C2~C4)

G3 效率   对粒径≥5.0μm,过滤效率70>E≥50%   (对应美国标准L5)

G4 效率   对粒径≥5.0μm,过滤效率90>E≥70%   (对应美国标准L6)



中效过滤器分为两级(F5~~F6):

F5 效率   对粒径≥1.0μm,过滤效率50>E≥30%  (对应美国标准M9、M10)

F6 效率   对粒径≥1.0μm,过滤效率80>E≥50%  (对应美国标准M11、M12)



高中效过滤器分为三级(F7~~F9):

F7 效率   对粒径≥1.0μm,过滤效率99>E≥70%   (对应美国标准H13)

F8 效率   对粒径≥0.5μm,过滤效率90>E≥75%   (对应美国标准H14)

F9 效率   对粒径≥0.5μm,过滤效率99>E≥90%   (对应美国标准H15)

亚高效过滤器分为两级(H10、H11):

H10 效率   对粒径≥0.5μm,过滤效率99>E≥95%   (对应美国标准H15)

H11 效率   对粒径≥0.5μm,过滤效率99.9>E≥99%   (对应美国标准H16)

高效过滤器分为两级(H12、H13):

H12 效率   对粒径≥0.5μm,过滤效率E≥99.9%   (对应美国标准H16)

H13 效率   对粒径≥0.5μm,过滤效率E≥99.99%   (对应美国标准H17)



关于5的维护和保养注意:

在运输、安装及使用过程中,要按照要求进行,以保证使用效果。各种过滤器在使用一段时间后,因滤料表面捕集了灰尘,从而使过滤器的效率和阻力下降,影响了送风的洁净度,此时需要及时加以更换过滤器。

1.各类高效过滤器在安装前,不允许打开包装袋或包装膜;并按包装箱上标注的方向存放过滤器;在搬运过程中,应轻拿、轻放,避免剧烈的振动和碰撞。

2.对于高效过滤器,安装方向必须正确:用波纹板组合过滤器在竖向安装时,波纹板必须垂直于地面;过滤器在竖向与框架之间的连接,严禁渗漏、变形、破损和漏胶等,安装后必须保证内壁清洁,无浮尘、油污、锈蚀及杂物等。。

3.检验方法:观察或白绸布擦拭检查。

4.高效过滤器安装前,必须对洁净室进行全面清扫、擦净,净化空调系统内部如有积尘,应再次清扫、擦净,达到清洁要求。如在技术夹层或吊顶内安装高效过滤器,则技术层或吊顶内也应进行全面清扫、擦净。

5. 高效过滤器的运输和存放应按照生产厂标志的方向搁置。在运输过程中,应轻拿轻放,防止剧烈振动和碰撞,不允许野蛮装卸。

6. 高效过滤器安装前,必须在安装现场拆开包装进行外观检查,内容包括:滤纸、密封胶和框架有无损坏;边长、对角线和厚度尺寸是否符合要求;框架有无毛刺和锈斑(金属框);有无产品合格证,技术性能是否符合设计要求。然后按照国家标准《洁净室施工及验收规范》〔JGJ71-90〕的规定的方法进行检查,合格的应立即安装。

7. 洁净度级别等于和高于100级洁净室用的高效过滤器,安装前应按《洁净室施工及验收规范》〔JGJ71-90〕的规定的方法检漏,并符合规定的要求。

8.安装高效过滤器时,外框上箭头应和气流方向一致;当其垂直安装时,滤纸折痕方向应垂直于地面。

9. 安装粗效平板式或折叠式过滤器,应使镀锌网面在出风背面方向。

安装袋式过滤器,则应使滤袋长度方向垂直于地面,不可使滤袋方向平行于地面安装;

10.在正常使用条件下,平板、折叠式粗效或中效过滤器,一般1—2月更换一次,将滤料更换下来后可以用含有清洁剂的清水浸泡、冲洗,然后凉干再换上;一般冲洗1-2次后,必须更换新的过滤器,以保证过滤效率。

11.对于袋式粗效或中效过滤器,在正常使用条件下(平均每天8小时,连续运转),一般使用7—9周即应更换新的。

12.对于亚高效过滤器,在正常使用条件下(平均每天8小时,连续运转),一般使用5--6个月,也应加以更换。

13.对于以上的过滤器,如果过滤器前后有压差表或压差传感器,则对粗效过滤器,当压差值大于250Pa时,必须加以更换;对中效过滤器,则压差大于330Pa时,必须加以更换;对于亚高效过滤器,则当压差值大于400Pa时,必须加以更换,且原过滤器不可再利用;

14.对于高效过滤器,当过滤器的阻力值大于450Pa时;或当出风面气流速度降到最低限度 ,即使更换粗效、中效过滤器后,气流速度仍不能增大;或当高效过滤器表面出现无法修补的渗漏情况,均须更换新的高效过滤器;如没有上述条件,一般可根据使用环境条件情况,1—2年更换一次。

15.为了充分发挥过滤器的作用,在选用和使用过程中,过滤器的迎面风速,粗效、中效过滤器不应大于2.5m/s,亚高效过滤器和高效过滤器不应大于1.5m/s,这样不仅有利于保证过滤器的效率,也能延长过滤器使用寿命,节约成本.

16.在设备运行时,一般不要更换过滤器;如因过滤器已到更换期限而无法停机更换,则只允许在不停风机情况更换粗、中效过滤器;亚高效过滤器和高效过滤器必须停止送风后方可更换。

17.过滤器与连接框架之间的密封垫,必须严密、无泄露,以保证过滤效果。

18.对于需用于高湿度、高温度环境中的高效过滤器,必须选取耐高温、耐高湿度的滤纸与分隔板、框体材料,以满足生产的要求。

19.生物洁净室和医药洁净室,必须选用金属框体的过滤器,且其表面要不易生锈,不允许使用木框板的过滤器,以防产生细菌,影响产品的合格。



高效空气过滤器|H13高效过滤器部分客户:三星电子,京东方,中芯国际,三九药业,丽珠集团。

H14/H13高效过滤器产品链接http://www.fenglins.com/product/20111118004617.html

产品所有:http://www.fenglins.com/!联系人:苏布会-13570963006
