阻漏式送风天花|洁净手术室阻漏式层流天花

阻漏式送风天花|洁净手术室阻漏式层流天花装置是根据国内外阻漏技术,依托手术室洁净送风天花及零压密封两项专利技术制造出来的新一代洁净送风天花装置,使用本设备可合理分布洁净室内的气流,有效保证室内的洁净度。可广泛应用于医院洁净手术室、洁净病房、洁净动物房等项目。阻漏式洁净送风天花与传统洁净送风天花相比,有着很大的优势。

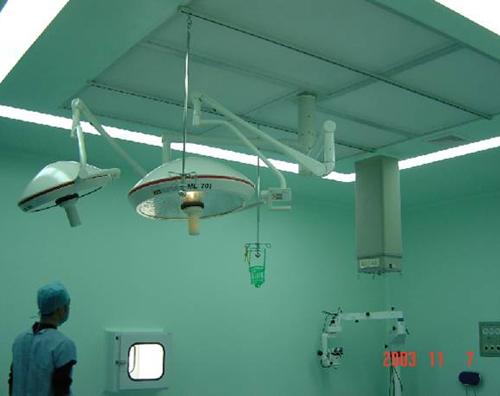

阻漏式送风天花

阻漏式送风天花在静压箱进风上方按气流方向设置高效过滤器箱体及高效过滤器,在静压箱进风口处设均布器,下方设阻漏层。阻漏层为低阻亚高效过滤材料,阻力在40—80Pa,过滤效率在亚高效范围内。优点是:设置阻漏层,突破了高效过滤器必须布置在送风末端的常规模式;可降低建筑层高;方便过滤器的安装检修;使室内含尘浓度再次降低,把洁净区面积扩大1倍以上。适用于手术室和包括单向流百级区乱流洁净间。



阻漏式送风天花技术参数:

  型号 参数   JTH100-Ⅰ   JTH50-Ⅱ   JTH30-Ⅲ
  过滤效率   99.99%
  出风风速(m/s)   0.45   0.3   0.23
  送风面尺寸(mm)   2600×2400   2600×1800   2600×1400
  外形尺寸(mm)   2680×2480×350   2680×1880×350   2680×1480×350
  法兰尺寸(mm)   1000×200  4个   500×200  4个   320×200  4个
  高效过滤箱规格数量   1270×670×610 2只   1270×670×610 1只   670×670×610 1只
  高效过滤器规格数量   610×610×295×4只   610×610×295×1只   610×610×295×2只
  法兰尺寸(mm)   800×500   800×500   500×320
  使用场合   Ⅰ级特别洁净手术室   Ⅱ级标准洁净手术室   Ⅲ级一般洁净手术室


阻漏式送风天花设备测试结果:

  风量(m3/h)   9000   10100
  工作面风速(m/s)   0.25   0.3
  乱流度   0.27   0.2
  手术区洁净度(q/l)   ≥0.5um   最大值   0.06   ≥0.5um   最大值   0.06
  统计值   0.07   统计值   0.07
  ≥5.0um   最大值   0   ≥5.0um   最大值   0
  统计值   0   统计值   0
  周边区洁净度(q/l)   ≥0.5um   最大值   0.94   ≥0.5um   最大值   0.59
  统计值   0.57   统计值   0.27
  ≥5.0um   最大值   0   ≥5.0um   最大值   0
  统计值   0   统计值   0

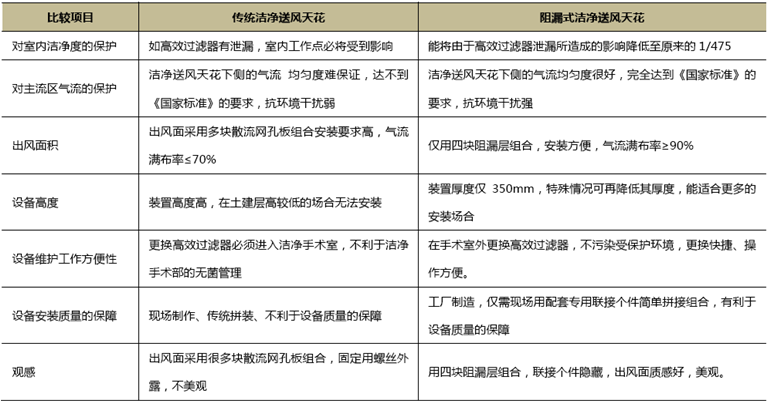

阻漏式送风天花的优点:

阻漏式送风天花优点
