带栏杆风淋机-不间断通行风淋室

不间断通行风淋室又叫带栏杆风淋机主要为人员不间断、不停留,直接通过风淋室,以达到吹淋效果同时节约吹淋时间。一般为电子车间或电磁生产企业,当人员较多时,多会采用此不间断通行风淋室,因为其无需停留等特点,可为企业节省大量通行时间。

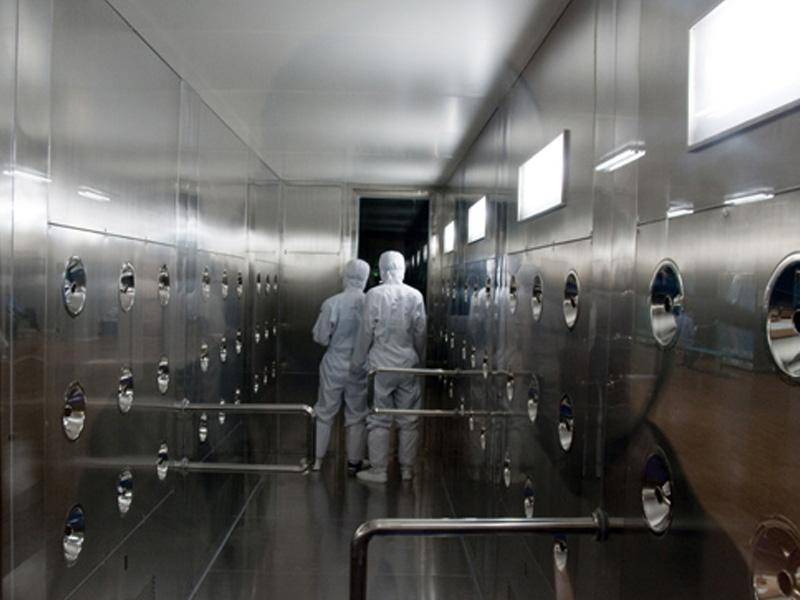

 带栏杆风淋机

不间断通行风淋室基本配置及说明:

1. 外型尺寸(W*D*H):1400mm*6000mm*2100mm;风淋区尺寸(W*D*H):800mm*600mm*1960mm

2. 风淋喷嘴:360度可旋转式嵌入安装镜面不锈钢喷嘴,72只,左右两侧分布,吹风方向可旋转;

3. 净化风机:专用净化离心低噪音风机,12台,风量:2000风量/小时;

4. 吹淋风速:双侧吹风,25-30m/s,大风速保证吹淋效果;

5. 吹淋时间:LED液晶蓝屏显示吹淋时间,(0-99s可调);

6. 控制系统:PLC系统,程序可根据要求定制,带OTS故障显示功能(故障代码直接在屏幕上显示);

7. 控制面板:控制面盘软触点控制开关,带键盘暗锁保护,可有效防止员工随意设置;

8. 光电开关:日本欧姆龙(OMRON)光电开关,型号E3F3-R61,12-24VDC电源,自动感应吹淋,智能温馨中文语音提示系统;

9. 过滤效率:三级过滤,初中效预过滤器45%(5um),数量12只,600*350*10mm,可清洗可更换,初效过滤器为风淋室主板材直接整体冲孔而成,美观结实,透风量高;

10. 高效过滤器99.99%(0.3um)过滤效率,数量12只,规格600*600*120mm,过滤器安装平整、牢固,过滤器与框架以及框架与壁板之间无漏缝,高效过滤器与框架之间采用EVA密封条密封;

11. 箱体主材:内外1.2mm的冷轧钢板烤漆,表面经过酸洗、磷化、去油去锈、高温烘烤而成;(可选)

箱体主材:内外1.2mm的SUS304不锈钢制作,表面经过拉丝或断丝处理,食品级专用,304不锈钢广泛应用于电梯装饰、厨房电器产品;(可选)

12. 密封性能:制作精细,美观大方。采用拼装式结构,接缝处要求加垫密封条,整体设备安装完毕后内部无漏光漏风现象。

13. 照明:嵌入式LED照明灯6只*2W ,节能环保;照明带延时功能,即智能温馨又节约能源;

14. 电源:380V 50Hz(可为客户非标私人定制110V,460V,60Hz等非标电压频率风淋室)

15. 电器元件:空气开关:施耐德空气开关DN63;接触器:施耐德接触器5S-3510;热继电器:施耐德热继电器RS-25A;品牌电器元件,风淋优秀品质保障;

16. 不锈钢拉手:采用东莞”新宏源“品牌对接式不锈钢拉手,坚固耐用;采用美国”道康宁“密封胶密封,环保无异味;

17. 安全措施:内部安装有红色”急停“按钮,紧急情况下按下按钮,系统断电,便于逃生;

18. 功率:6.6Kw;重量:约1800Kg

19. 适用人数:100人以上车间(人员不间断通行)不间断通行风淋室

 不间断通行风淋室

关于不间断通行风淋室门的设置问题:

1、 双门可仍采用常规风淋室门,只是不设置电子联锁,人员进入即吹风,采用循环计时吹风系统;

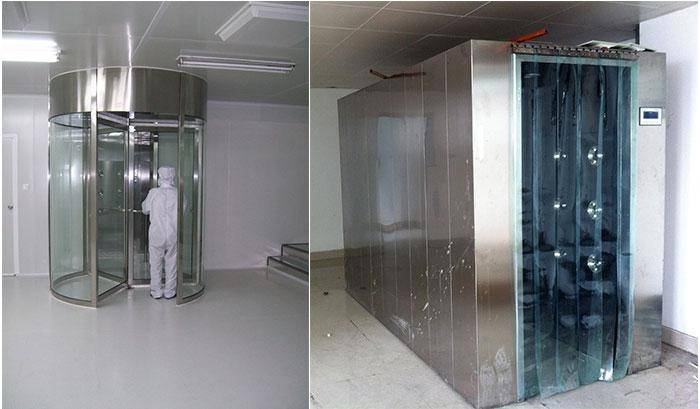

2、 双门中一门或两门均采用软帘形式,对人员进出不形成阻碍作用,门帘只起到隔绝室内外空气作用,也可以在进出门两端安装风幕机,风幕机随风淋同步启动,有效隔绝室内外空气;

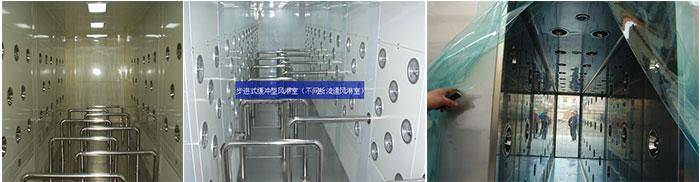

3、 内部可采用不锈钢迂回护栏,使人员缓行通行,保证员工足够的吹淋时间;

 不间断通行风淋室

不间断通行风淋室技术参数:

指标型号

AS-S6-6型

AS-S7-7型

AS-S8-8型

材质选择

1.2mm 优质冷轧钢板烤漆、外钢板烤漆内不锈钢、SUS304内外不锈钢(双门及地板均为SUS304不锈钢)

适用人数

100人车间

150人车间

200人车间



0-99s可调

0-99s可调

0-99s可调

0-99s可调



喷嘴数目

72个(双侧)

84个(双侧)

96个(双侧)



喷口嘴径

Φ30mm

Φ30mm

Φ30mm



出风风速

>25m/s

>25m/s

>25m/s



闭门器

德国“Dorma多玛”

德国“Dorma多玛”

德国“Dorma多玛”



电子锁品牌

“力士坚”电锁

“力士坚”电锁

“力士坚”电锁



过滤器效率

≥99.995%(钠焰法)尘埃粒径≥0.3μm

控制方式

液晶蓝屏显示器、电子联锁、照明延时、键盘暗锁保护、故障报警提示、锁屏功能

高效尺寸

600×600×120mm

820×600×120mm

600×600×120mm



高效数量

12只

14只

16只



外形尺寸

1400W*6000D*2100H

1400W*7000D*2100H

1400W*8000D*2100H



内部尺寸

800W*5900D*1960H

800W*6900D*1960H

800W*7900D*1960H



电源

380V、50Hz(三相五线制电源,三火一连一地,可根据客户要求订做220V及110V电源的风淋室)

照明灯具

LED嵌入灯6只

LED嵌入灯7只

LED嵌入灯8只



风机数量

12台*0.55Kw/台

14台*0.55Kw/台

16台*0.55Kw/台



整机功率

6.6Kw

7.7Kw

8.8Kw



重量(kg)

1850kg

2150kg

2450kg



注:不间断通行风淋室/带栏杆风淋机可根据用户要求非标订制!
