汽车涂装线风淋房-喷涂风淋室

汽车涂装线风淋房要求说明

1、双吹吹风,采用冷轧钢板或不锈钢制作而成;

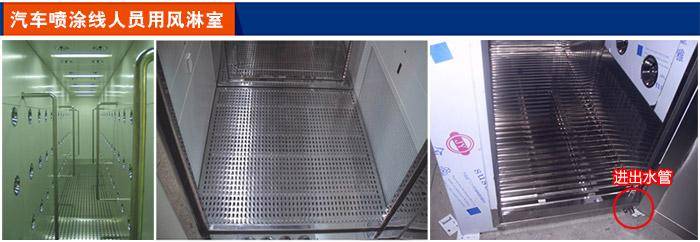

2、地板采用格栅处理,底部为不锈钢接水盘,含进水口和出水口;

3、风淋室进门为手动开门自动关门或全自动感应开关门;

4、风淋室为单向通道进,旁边设置下班通道门;

5、风淋室可设置成恒温自动电加热风淋室,满足北方用户需求;

6、可带门禁刷卡管理系统,便于车间人员进出管理;

7、涂装线分为一楼大门风淋和二楼洁净区风淋室,尺寸根据设计院要求定做;

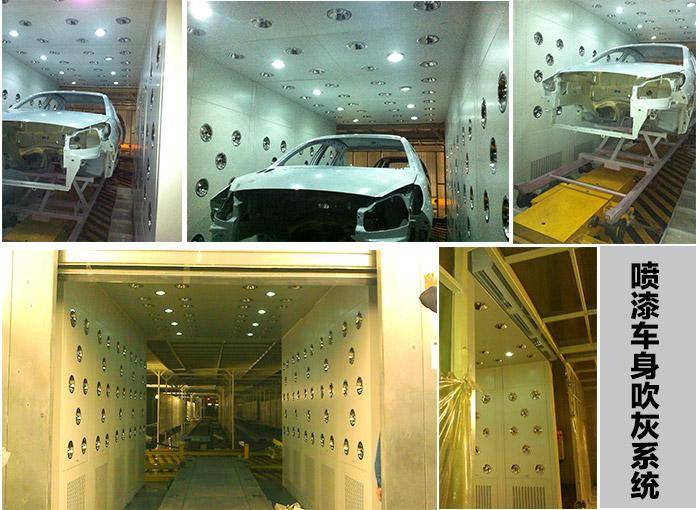

 汽车涂装线风淋房

汽车涂装线风淋房一般控制要求

1) 从非洁净区进入

外门打开,内门自动闭锁,如果人员或货物进入风淋室,同时进到风淋中心,经过红外探头风机将自动工作一定时间,此时内外门均闭锁风机停止工作后,蜂鸣响一声内门即可打开,人员或货物出风淋室,内门关闭,整个过程结束。

2) 从洁净区退出

 内门打开,外门自动闭锁,人员或货物进入风淋室,内门关闭,人员或货物经过红外探头则蜂鸣响一声外门即可打开,人员或货物出风淋室,外门关闭,整个过程结束。

3) 风淋室风机必须具有时间自动调节功能。

4) 风淋室自动保护功能

 当风淋室中有一扇门或门机有故障无法闭合时,系统在经过一定时间后自动退出联锁功能,二门关闭后系统自动恢复联锁功能

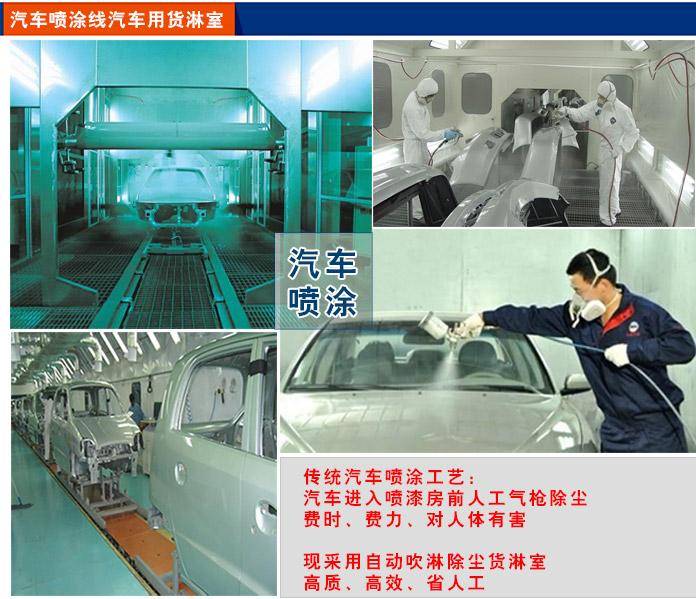

 汽车涂装线风淋室

汽车涂装线风淋房工作原理:

由净化配套低噪音离心风机,将风淋室内的空气经预过滤器吸入后压入静压室,在静压室内再经高效过滤器压出,经过二级过滤后,将洁净的空气从箱体左右侧及顶侧的喷口高速喷出,将汽车表面的尘埃吹落,连同空气一起再被风机吸入预过滤器,空气中的尘埃将会被初、高效过滤器吸收。空气则经高效过滤器后再从喷口吹出,如此循环,以达到风淋除尘的目的。

 汽车涂装线风淋室

我司生产的汽车涂装线风淋房特点:

1.1功能要求

——吹灰系统具有自动吹净功能,当车身进入吹净区时自动对车身进行吹净操作。

——吹灰系统要形成相对密闭的空间,两端通过空气风幕隔断,并且吹灰系统的长度要大于车身雪橇长度。

——吹灰系统内部空气循环利用,并且有过滤功能。

——吹灰系统的设计要方便日常清理,维护。

——内部吹嘴方向能够调节。

——风压风速应在20m/s以上。

1.2 设计附加条件

——施工完成后不影响其它周边设备的检修。

——吹灰系统设计和施工的安装、用气对面漆机器人喷涂无影响。

——施工完成后不改变其它周边设备的物流方式及控制方式

1.3 工位的人体工程学

1.3.1 噪音

——允许设备产生的最大噪音级别:85分贝 在1000HZ下。

1.3.2 安全

——装置对于操作工、车身不应有攻击性。

——对于人员和产品危险的区域应采取保护措施。
