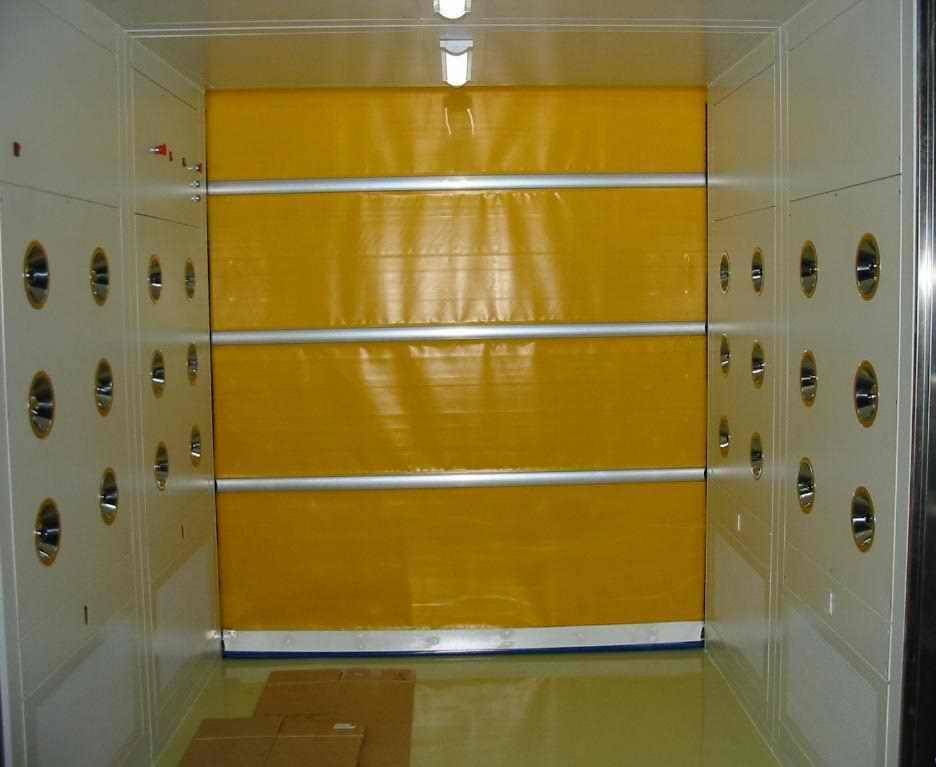

快速卷帘门风淋室-货淋室

快速卷帘门风淋室-货淋室是人员进入洁净室所必需的通道,为了减少人员进出洁净室所带来的大量灰尘,在洁净室的入口处安装功能齐全的气闸室可以减少空气污染,当人员通过风淋室时,污染的尘埃粒子经过高效过滤的高度洁净气流射掉。



1.箱体整体材质:A3冷轧钢板多层酸洗静电喷塑或全不锈钢,内底板为砂光不锈钢板;

2.过滤装置有隔板高效过滤器,过滤效率为:99.99%,确保洁净室使用净化级别;

3红外感应吹淋,进口红外感应器,正泰中间继电器,LED显示及设置吹淋时间,范围在5-99s可调,吹淋时双门自动锁闭;平时只能打开其中一扇门,由入口进入洁净区时红外线感应后自动吹淋,由洁净区出去时经过风淋室不吹淋以节省能源;

4.配多角度可调全不锈钢喷嘴,左右双侧吹淋,大风量低噪风机,面风速大于2227m/s,符合国家标准;

5.采用独特的空气清新功能系统,对空气净化吹淋室&空气净化吹淋室通道内产生的异味进行切底的消除;



快速卷帘门风淋室-货淋室采用以下控制





快速卷帘门风淋室/货淋室介绍及特点:
快速卷帘门货淋室专门为洁净净化车间使用,防止室内外的空气相互流通以及除去物体表面的灰尘,避免将污染源带入到洁净车间中去。具有保温、保冷、防虫、防风、防尘、隔音、防火、防异味、采光等多项功能,可极高的满足高性能物流及洁净场所,并且节省能源,高速自动关闭,提高作业效率,创造更佳的作业环境等优点。


快速卷帘门风淋室/货淋室适用环境:
>>通道门、洁净车间
>>轻工业、食品业、电子、医药、仓储、包装、印刷、化工业。
>>高频率开关环境。
快速卷帘门货淋室卷帘门颜色选择:
黄色、白色、兰色、红色、橘黄色或全透明等。透视窗可选矩形或椭圆形,增加了安全性及管理方便性能。
快速卷帘门货淋室卷帘门颜色有灰色、黄色、白色、兰色、红色、橘黄色或全透明等。

快速卷帘门风淋室/货淋室控制方式:
提供多种手动或自动控制系统以满足用户对快速门的开启或关闭方式的要求。
1.按钮2.拉绳 3.遥控4.地磁环 5.雷达 6.光电感应 7.联动互锁
注:快速卷帘门货淋室控制方式用户常选用的是第7项联动互锁,比较符合风淋室货淋室的设计原理。
可选配件:红外安保系统;地磁感应系统;雷达感应系统;遥控开关;视窗;安全气囊,变频控系统,多樘门联动控制系统,防撞栏,拉绳开关,信号灯。

常用快速卷帘门货淋室所选用的快速卷帘门技术参数:
快速卷门的最大可供门洞尺寸:6m(宽)6m(高)
快速门的运行速度:每秒0.6m-0.8m(可按实际要求调速度)
PVC快速卷帘门的动力性能:意大利SEJ电机,电源220-380V,功率0.75-1.5kw/1500S/转,承载大负荷S4型,高效、低噪声。
快速门的控制系统:采用日本欧姆龙PLC,日本安川变频器,内置矢量控制模式、控制精度高;高转矩变频器(150%1HZ)和高性能PLC编程,
具有高性能、高可靠性、高稳定性、高精准定位等特点。同时运用变频控制技术,有慢启动,缓停止功能,保证门体运转平稳增加使用寿命。
快速卷门的抗风性能:9m/s-50pa(以洞口尺寸3米×3米设计)。
快速门的门框:采用上海宝钢产冷轧板折弯而成,表面经静电喷涂工艺做防锈处理,外观漆面光滑、均无色差,多种颜色可选。板材厚度为1.5mm。
(轨道内径特殊设计,在风压大的情况下减少与帘布的磨擦)
快速卷门的门帘:选用法国进口高密度聚氯乙烯涂层热熔基布,厚度为0.8mm,颜色:红色、黄色、蓝色、绿色、橘红色、灰色、白色、黄色网格、白色网格等多种颜色可选择.抗撕裂度:280N/m,承受压力120N/㎡,导热系数K=4Watt/㎡/℃;噪音衰减量25Bb;延展率15mm/m。使用温度-30--+70℃,
防火级别(德国标准DIN75200).基布具有无毒性,良好的表面自洁性;底部装隔气布,密封性好,不积尘,易清洁。材料符合DINEN12641-2(德国+欧洲)标准.
快速门的透视方式:采用全透明PVC软片整体横向透明视窗,人员、车辆通过时增加了安全及管理方便性。产地:日本,厚度1.5mm。


快速卷帘门风淋室/货淋室|货淋通道的安全性能:
1.门体下部装有光电传感安全保护系统,人员,车辆通过时门体不下落。
3.停电时附有手动摇杆,可轻松开启及关闭。
4.红色示警灯,门开启或关闭时,红灯闪烁以示警告。
5.自带故障恢复功能,关闭电源10秒通电后系统自动复位。

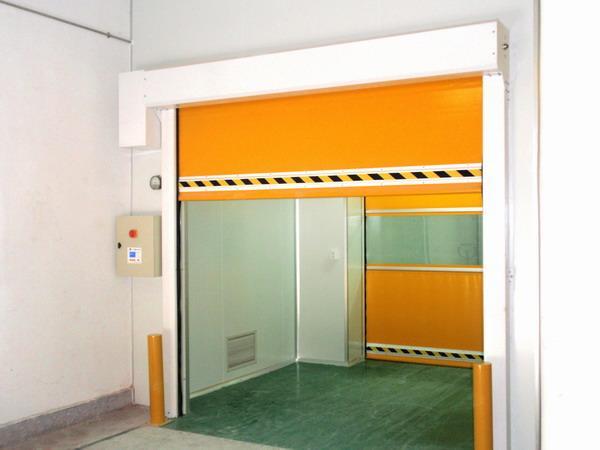

快速卷帘门风淋室

风淋室配套的快速卷帘门技术参数:
外观:高强度抗氧化铝合金门框120×130㎜,银白色,符合6063-T6标准,冷扎钢板静电喷涂门框140×150㎜,冷扎板静电喷涂门罩。
动力性能:德国SEW或日资AEW系列刹车制动马达,功率0.75-1.5KW,电源220V/380V,制动电压220V。
控制系统:进口微电脑变频控制电箱(三菱cpu)。
控制电压:安全低压 24VDC。
开启速度:开启0.8-1.5m/秒/关闭 0.6-1.2m/秒(变频可调速)。
门帘材料:进口高密度聚脂纤维表面镀膜处理,厚度0.8mm-1.5mm,颜色各种选择。
拉伸强度: 5700/5100N/5cm,撕裂强度900/80N。
防火级别:德国标准MZD/NBL难燃。
使用温度:-10℃+70℃/超耐寒区域-40℃ 。
透明视窗:进口PVC透明水晶软板,厚度1.5mm,长方形或椭圆形。
抗风材料:铝合金抗风肋条,分段连接,更换方便。
抗风能力:9m/s(50Pa标准3×3) 。
密封性能:门帘底部U型气囊布兜可与不平整地面严密贴合,门框双侧密封毛条防尘、防虫。
安全配置:标准红外线光电保护,压力气囊,警示灯,防撞柱,停电手动摇杆。

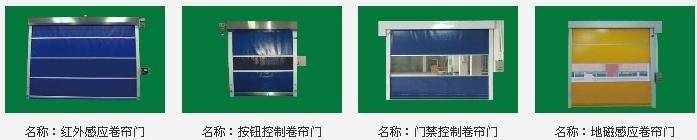

快速卷帘门开门方式选择
(1)雷达感应说明:
1、普通型1-3米感应所有移动物体自动升降,检测范围灵敏度可调;
2、工业型1-5米感应移动进出,人车识别功能,检测范围灵敏度可调;
(2)地磁感应说明:
1、电磁波检测金属车辆、金属物体自动升降,检测范围灵敏度可调;
2、需要在地面开地槽埋设金属感应线(建议地坪未做之前预埋,以免破坏地面);
(3)手动按钮说明
1、人员进出频繁的狭小空间,快速进出的通道;
2、可远、近距离的控制开关;
3、无信号干扰,完全人工操作控制;
(4)遥控控制说明:
1、搬运控制单樘门开启、关闭;
2、可配备多个发射器遥控控制开启、关闭;
3、搬运控制多樘门1-12樘开启,可配多个信号发射器遥控开启;
4、适用铲车驾驶者,无需下车,直接遥控控制;
(5)手动拉绳控制说明:
1、伸缩式拉杆、长寿命拉绳开关;
2、适合空间狭窄的通道,频繁快速进出场地;
(6)光电感应说明:
1、红外线检测物体通过;
2、安装于防撞柱上,可远程控制;
3、可安装光幕避免叉车空车时产生的感应盲区;
(7)门禁刷卡说明:
1、单侧刷卡进入,另一侧手动或其它形式控制开门;
2、专人进出,防止随意进出保密车间,便于管理;



快速卷帘门风货淋室技术参数

型号

BAC23002

BAC23003

外型尺寸(mm)

W2300xL2000xH2050

W2300xL3000xH2050

风淋区尺寸(mm)

W1500xLl860xHl980

W1500xL2860xHl980

喷口处风速(m/s)

1822

喷嘴数量

24

36

吹淋时间(s)S

出厂设置为10s10-99s(可调)

箱体主材料

1.2mm冷轧钢板表面静电喷塑/不锈钢制作

门材料

不锈钢

高效过滤器尺寸

610x610x120x4

610x610x120x6

过滤效率

99.99at0.31μm

风机功率(w)

750x4

750x6

日光灯功率

20x2

20x3

电源电压

380V50Hz



佰伦净化专业生产各种货淋室、货淋通道、全自动货淋室、全自动货淋门、平移自动门货淋室、平移自动门风淋室、风淋通道、自动卷帘门风淋室、全自动卷帘门货淋室。



部分客户案例:好丽友食品,达利食品,华星光电,京东方,三星电子,三九药业等。
