自己动手DIY空气净化器&FFU新风一体机
发布时间:2016-01-05 11:15:07   浏览:13216

自己动手DIY空气净化器&FFU新风一体机


1、工业设备
上帖中提到了FFU层流罩 并说这是一种工业用设备 用于无尘车间 很多同学被车间两个字吓到了 他们觉得车间是这样的

工地环境


或者是这样的
工地环境

纷纷说尼玛家里 怎么能用车间的破烂货呢!

但是 我说的车间 是这样的无尘车间


是这样的洁净车间


2、PM2.5颗粒物:
国内现行空气质量标准在100微克以下是良 50微克以下是优。
世卫组织认为只有10微克以下才不会影响健康!
至于你们信国标还是信世卫组织 自己看着办
反正10以下甚至更低 是我的目标

3、DYLOS检测仪读数的意思
我上一个FFU帖子中展示了几次读数为0的检测结果 有同学表示这种读数没有意义 那么 我就来详细说一下
在写这个帖子的时候 我家阳台上读数是7xxx 换算成pm2.5大约是42微克 按照国家标准算是优质
不知道有没有人深究过 这个7xxx的读数意味着什么?
意思是每0.01立方英尺空气中 0.5微米颗粒物数量是7xxx颗
0.01立方英尺=283毫升 给个参照 一罐可乐是350毫升
换算一下 如果0.01立方英尺的空气里面0.5微米颗粒物数量有7000颗 那么一立方米空气中是多少呢?
是7000X3500=24500000颗
呵呵 是不是有点惊悚
FFU读数0 意思就是一颗都没有!
还会有人说读数是0的空气没有意义吗?

抱歉让你们知道这些了 很多时候无知是一种幸福。。。

4、工业空气净化标准和家用标准(这里的家用泛指PM2.5这个标准)的差别
严谨一点说 两者无法做精确对比 因为工业标准是计颗粒物数的 家用标准是计颗粒物重的
pm2.5我们都耳熟能详 不做解释了
工业标准大家可能不熟 依据美国联邦政府颁布的标准[Federal Standard (FS) 209E, 1992],将无尘车间分为六级。
分别是1级、10级、100级、1000级、10000级、100000级

更多可以参考:洁净度等级标准

先从最次的十万级说起 这种标准通常见与食品厂等要求不太高的环境
十万级什么意思呢 意思就是每立方米的空气中0.5微米颗粒物不超过3500000颗 我阳台上的优质空气质量超过这工业上最次空气等级的八倍
万级又什么意思呢 意思就是每立方米的空气中0.5微米颗粒物不超过350000颗 350000除以3500等于0.01立方英尺颗粒物数量也就是DYLOS读数 多少呢?100!换算成PM2.5大概是多少呢?

万级以上的 空气我就不继续说了 相信你已经知道家用标准VS工业标准就是幼儿园小班VS博士班了


好了 对于空气 大家有个基本认知了 现在让大家对我有个基本认知


发个图片震楼 欢迎不服的来战
这是我的工作台
FFU工作台


对我来说 PM2.5太小儿科了 我关注PM1和PM0.5 (也想关注PM0.3 尼玛哈希的粒子计数器网上价格都要四万多太贵了买不起)
FFU出风口空气0.5μm颗粒物为0 我工作台上的颗粒物读数就不发出来拉仇恨了

废话了不少 开始进入主题


开始动手DIY-FFU新风系统

第一次看到FFU每小时吐出一千二百立方0.5微米颗粒物为0的空气时 就想过把这个东西装在窗上当新风 但又觉得工程量大就放弃了

后来想到了一个简易方案 就是买一个小号FFU 在阳台落地窗玻璃上掏一个FFu一样大小的洞 然后把它嵌进去 获得了LD的同意之后 开始开工了

联系FFU商家(www.fenglins.com)定了一台小号FFU 比先前装轮子上的FFU小一倍 575*575的 风量也小了一倍 只有五百立方 价格1000多 哎 相比1175那款 是不是很没性价比也
没法 就这小号FFU的 问了N家 就没有低于1000的!

几天之后物流送上门来了 运费比大的便宜一点 148元 哎。。。

上图对比一下
FFU过滤器

一样的 出风口也是双0

FFU过滤器

这期间 又研究了一下无尘车间新风系统 尤其是无尘车间进气端常用的中效过滤器或是亚高效的袋式过滤器。

研究了一下最高级别的F9中效袋式过滤器, 发现参数也很漂亮 0.5微米颗粒物单次过滤效率是95-98% 而且 风阻比高效过滤器小得多 意味着我那个小号的FFU装高效过滤器风量只有五百立方 而装上过滤袋就能达到更高的进气量

在高效过滤器群里面找到一家生产过滤袋的厂家 定做了一个符合小号FFU规格的F9级中效袋式过滤器 厂家承诺在使用粗滤的情况下袋子寿命半年以上 价格嘛。。。包邮100元多点

收到货是这样的

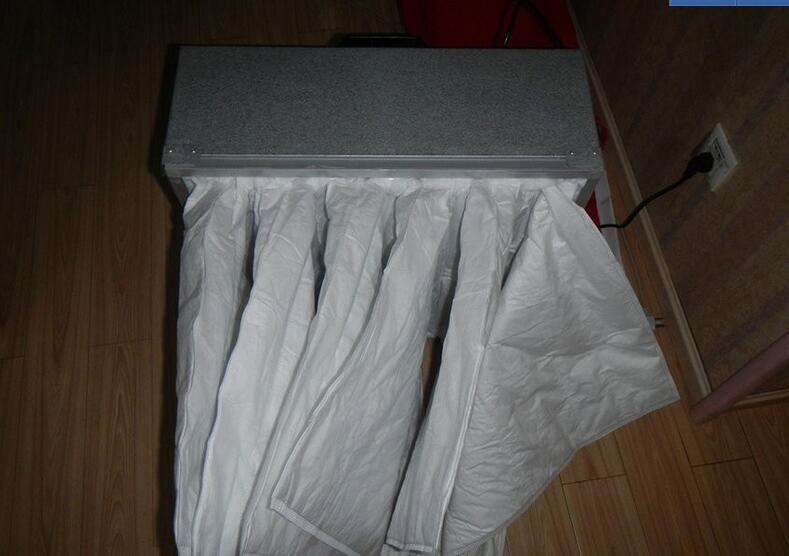

中效袋式过滤器


还是用胶带固定在FFU上

插电试用 确实风阻很小啊 FFU最大档都把袋子吹不胀 开机的时候还得用手理一下

中效袋式过滤器

上检测仪 环境颗粒物是
空气监测仪

袋边颗粒物是
空气监测仪

算一下单次效率在96%左右 工业上的货色真是实在啊 说多少 就多少

好了 效果达到  开工!

换玻璃这些我可是不会的 找人来拆下了落地窗上的玻璃

 FFU空气净化器安装环境

留出了FFU的位置 重新划了一扇

FFU空气净化器安装环境


把FFU嵌进去 机身大部分在阳台上

 FFU净化器安装效果图

边缘用泡沫挡了一下 装上袋子 可以开机了

FFU和中效过滤器安装效果图

从外边看的样子 进气口的位置贴了一个拆解的袋子做粗滤 上边那条线是温度传感器
FFU和中效过滤器安装效果图

这里发一个我房子的户型图 随便划的 只起实例作用 不要纠结比例 反正总面积是125 套内100左右 主卧19.5。
FFU安装位置图

红色区域是我大FFU白天和夜间摆放的位置
蓝色是小FFU新风安放位置
黄色是我床头柜 检测仪位置
绿色是二氧化碳检测仪位置

上一个新武器!
二氧化碳检测仪

这是空气净化器DIY群牛人365同学DIY的365空气检测仪  可以检测1微米颗粒物 扩展功能强大 相比DYLOS最牛的一点是 可外接继电器通过预先设置的空气质量数据 让检测仪来控制FFU的开机和关机 空气差了自动开FFU 空气好了自动关 全自动无人值守 节约环保 价格399 相当于水货DYLOS检测仪价格的五分之一 想要买的可以找他报我的字号 说是我小弟  也许他会给你包邮 另外他还在DIY甲醛检测仪 不过这个还没完工 我都在排队等着用

用365空气检测仪来测一下袋子的效果 恩 可以看到 F9级的过滤袋对一微米颗粒物的过滤效果是100%  八十多的袋子 这种效果 堪称完美啊!
二氧化碳检测仪

再上一个365空气检测仪和DYLOS对比图
二氧化碳检测仪

当然了 测量最远端 才是我的风格 免得总有人以为我说好的东西只能净化周围两米距离 先看看袋口数据再看看我在客厅另外一端的入户阳台窗户上的读数 注意 测试新风的时候 我可是关了FFU的哦!
二氧化碳检测仪

净化效果没话说了 就下来说说有些同学会担心的气流走向

正压新风 要处理一下家里漏风的地方免得压力损失 因为厕所窗户是不关的 所以把厕所的门处理了一下 挂了一张纸上去 正压作用下 这张纸牢牢挡在厕所门的百叶通风口


然后关上所有的窗户

关上卧室的门 从门缝能感到明显的风进来  担心气流走向的同学请再看看我的户型图 看看卧室的位置  当然了 最后还是用数据说话 不用新风且关闭卧室门窗的情况下两个人睡一晚上 放在地板上测二氧化碳读数大概是2500ppm以上 这个我以前测量过很多次了

有了新风之后 也是关闭卧室门窗 靠门缝进来的新风 第二天早上实测数据


恩  是760ppm 熟悉二氧化碳同学一定知道这个读数的意义 不熟悉的同学自己去百度 别问我!

新风问题是解决了 但是这套系统还是有点瑕疵 没有冷热交换系统 夏天热风会进入室内影响舒适感 冬天成都3-5度的气温也很烦人 聊以自慰 空调可以解决这个问题

接下来 还是要给我的DIY新风净化器增加一点科技含量 恩 配上一个温控开关 室外气温超过29度 新风自动关机 不抽热风进来 到了晚上气温低了 低于26度 自动开机 外边凉风进


来 嘿嘿 家里基本上不用空调开通宵了

冬天重新设置成低温关机就好了 如果长时间高温 或是低温 还可以设置成定时开关机 保证任何情况下都会有新风进来

恩 如果天气一直很热或是很冷 新风进来的比较少 室内颗粒物多了怎么办呢?

365检测仪再次登场 连接上FFU 设置好PM2.5读数超过10微克365空气检测仪自动控制继电器让FFU开机 低于5微克自动关机就可以了


结束本帖之前 说一个我不在乎 但是很多同学在乎的东西 甲醛!
就我目前的认知来说 一切除甲醛的玩意儿都是商家的骗局!
唯一可行的办法就是通风!
我的小号FFU新风系统肉测风量每小时有一千立方左右 理论上每小时可以把我125平方米房子的空气换三次 这种风量足以搞定家具中缓释的甲醛 恩 目前我的这条断言没有检测数据支持  365同学DIY的甲醛检测仪还在制作中 我拿到测试版甲醛检测仪之后会来补充这个数据

至此 我的新风系统显摆贴就完工了 欢迎其他同学继续包装美化!

汇报一下花费
小号FFU 价格1000 运费148
定做F9级别过滤袋 含运费100
改落地窗 价格260
总共花费在1508  不管新房子还是老房子 不在墙上打洞布管 轻轻松松一步搞定新风和空气净化!

上个FFU空气净化器帖子发出去 虽然再三说不发购买链接 还是有六十多个当爹妈的同学私信我问购买链接  。。。

这次给想要跟风又有选择困难症的同学留下多一点购买线索 (可以加下微信号13570963007)

F9空气过滤袋 因为是直接找厂家定做的,比如www.rfilter.com之类的。 全文by-完美理想
