液晶显示风淋室电路板控制器

液晶显示风淋室电路板控制器是在原有LED显示风淋室主板控制器基础上研发的,主要是从美观觉度设计的。

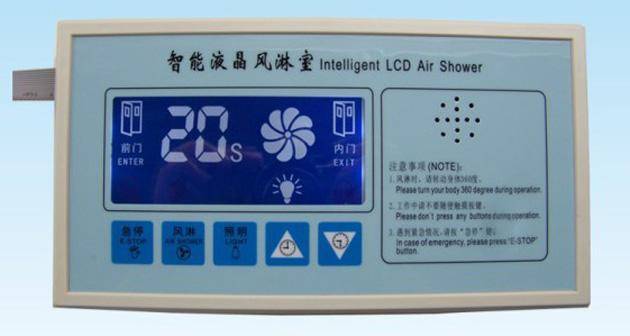

液晶显示风淋室电路板控制器主板实物图

液晶显示风淋室电路板控制器

液晶显示风淋室电路板控制器具有LED显示风淋室电路板控制器的所有功能,可自动实现可自动实现内、外门的互锁与解锁;照明的启停;人体自动感应以及风机的启停等功能。液晶显示风淋室电路板控制器在自动流程时有相关语音提示,并具有风淋时间、前后门解锁延时时间、照明延时间可调等灵活功能。

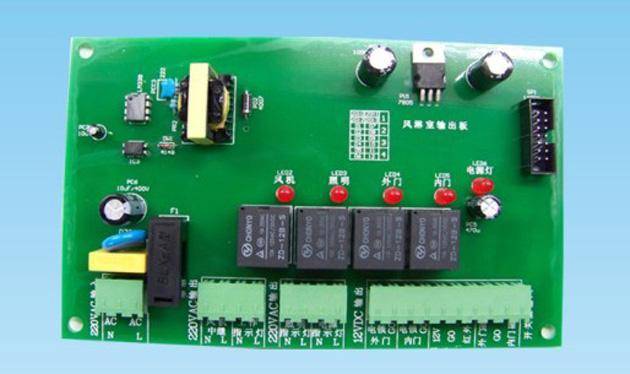

液晶显示风淋室电路板控制器副板实物图(注LED显示和液晶显示风淋室电路板空制器是一样的)

液晶显示风淋室电路板控制器

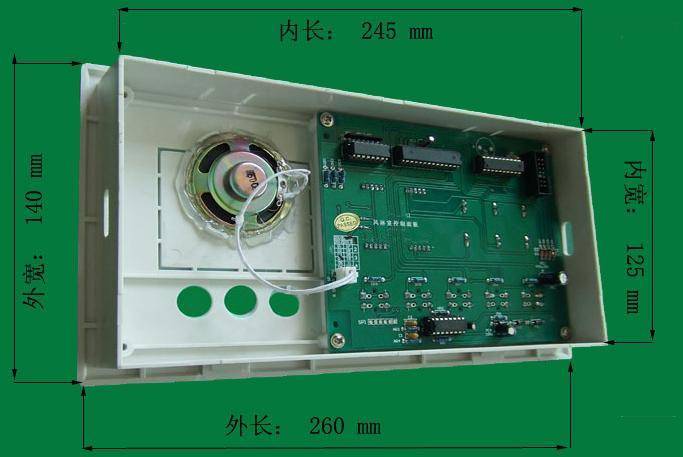

液晶显示风淋室电路板主板开孔尺寸(注LED显示和液晶显示风淋室电路板空制器主板开孔尺寸是一样的)

液晶显示风淋室电路板控制器

液晶显示风淋室电路板控制器使用注意事项:

>>产品开孔尺寸:L×W=245×125(MM)

>>产品使用的门磁开关要求:关门时触点闭合,开门时触点断开;

>>产品使用的红外感应开关要求:220VAC或12VDC供电,无人时触点断开,有人时触点闭合;

>> 产品使用的电锁要求:12VDC供电,600MA以下电流,并注意不要外接二极管(电路板已带)。

>>因风淋室线路板限制,各接口端子建议均不要外接大于100W设备,  如风机较功率较大或灯盘较多可经交流接触器及中间继电器转接。

产品链接:http://www.fenglins.com/product/20141105233948.html
