智能控制吹淋传递窗技术参考
发布时间:2017-11-13 12:05:59   浏览:5918

技术领域
本实用新型涉及工业无尘室送风装置,更具体地,涉及一种智能控制吹淋传递窗
背景技术
在某些对环境要求比较高的行业中,比如光电电子、医药、半导体等行业中,通常要在洁净室中进行生产加工。洁净室采用空气净化装置,对空气中的粉尘等杂质实现净化。
吹淋传递窗是一种洁净室的辅助设备。当需要从污染区向洁净室传递货物时,必须配备吹淋传递窗,货物经由吹淋传递窗在污染区和洁净室之间进行传递。吹淋传递窗的主要作用在于传递物品过程中对物品进行吹淋净化,从而保证物品的洁净,防止对洁净室产生交叉污染。
然而,现有技术中的吹淋传递窗具有多方面的缺点,包括:没有静电防护装置,使得物品在传递过程中易产生静电,特别是电子器件容易受到静电损坏;气流循环不畅,风速较慢,影响净化程度;智能化低,净化时间长度不易控制;结构复杂、安装不便。以上缺点都制约了现有的吹淋传递窗的应用效果,对洁净室的防止污染极为不利,因而迫切需要加以改进。

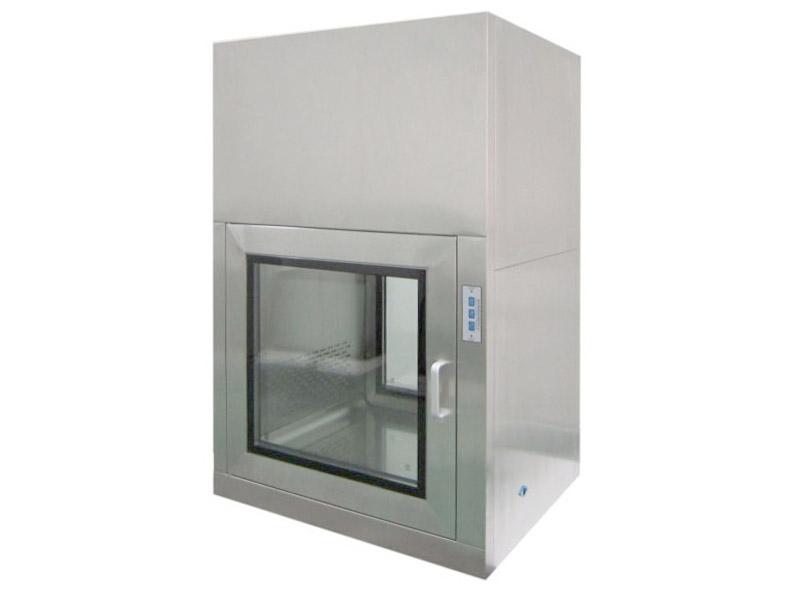

智能控制吹淋传递窗
发明内容
针对现有吹淋传递窗的上述缺陷,本实用新型提供了一种改进的智能控制吹淋传递窗,具有静电防护功能,提高风速,加大气流循环,增强了吹淋净化效果,可以实现净化时长的智能调节,从而有效克服了现有技术中的上述缺陷。
本实用新型提供的智能控制吹淋传递窗,箱体两侧分别具有操控面板(1)和拉门(2),其特征在于,箱体进风口处设置初级滤网(5),箱体内部具有高效风机(6)、导风管(7)、高效滤网(8)、出风面(9)以及回风面(10)。
优选地,所述智能控制吹淋传递窗进一步包括时间继电器,根据操控面板(1)的设置控制净化时间。
优选地,所述导风管(7)的截面宽度小于箱体侧面宽度。
优选地,所述出风面(9)设置静电消除网(11),并且所述静电消除网(11)上部装有高压发生器。
进一步优选地,所述高压发生器包括高压电源发生器和放电针。
优选地,所述拉门(2)装有在拉门(2)关闭时自动锁闭的电锁(4)。
优选地,所述操控面板(1)包括蜂鸣器和指示灯。
进一步优选地,操作面板(1)还包括时间显示器。
本实用新型的智能控制吹淋传递窗,具有静电防护结构,可有效消除静电对物品安全的影响;通过改进的导风道结构和回风面设计提高风速,加大气流循环,增强了吹淋净化效果;可以智能控制净化时长;采用落地式结构,可直接安装在洁净室的库板中,安装拆卸方便;成本低廉,便于工业标准化生产。
附图说明
图1A是本实用新型实施例的智能控制吹淋传递窗的外观俯视图;
图1B是本实用新型实施例的智能控制吹淋传窗的外观正视图;
图2是本实用新型实施例的智能控制吹淋传递窗的内部构造的正面和侧面示意图;
图3A是现有技术的吹淋传递窗中导风管的结构示意图;
图3B是本实用新型实施例的智能控制吹淋传递窗的导风管结构示意图;
图4是本实用新型实施例的智能控制吹淋传递窗的顶部构造视图。
具体实施方式
为详细说明本实用新型的技术内容、构造特征、所实现目的及效果,以下结合具体实施方式并配合附图详予说明。
图1A是本实用新型实施例的智能控制吹淋传递窗的外观俯视图。如图1A所示,所述智能控制吹淋传递窗的箱体A面向污染区,B面面向洁净室,智能控制吹淋传递窗作为由污染区向洁净室传递物品的通道。在A面和B面分别具有操控面板1和可向外侧开启的拉门2,所述拉门2为不锈钢门并镶嵌钢化玻璃。图1B是本实用新型实施例的智能控制吹淋传窗的外观正视图。参见图1B,拉门2通过活页3固定并装有电锁4,操作人员自污染区打开拉门2并将物品放入吹淋传递窗内进行净化,当拉门2关闭时电锁4自动锁闭,从而保证密封隔离性能。A面和B面的操控面板1均包括蜂鸣器和指示灯(未示出),当净化完成后通过蜂鸣和闪烁进行提示。操控面板1还包括时间显示器(未示出),操作人员可以通过操控面板1根据时间显示器的显示设置净化时间。操控面板1外侧还包括保护罩。时间继电器(未示出)连接操控面板1,根据操控面板1的设置,控制风机吹淋净化时间。在所述智能控制吹淋传递窗的下部还设置初级滤网5,初级滤网5位于箱体的进风口处,用于初步净化吸入内部的空气。
图2是本实用新型实施例的智能控制吹淋传递窗的内部构造的正面和侧面示意图。如图,在所述智能控制吹淋传递窗箱体内部安装高效风机6、导风管7、高效滤网8、出风面9以及回风面10。高效风机6吸入经过初级滤网5初步净化后的空气,并将空气沿着导风管7送至顶部,高效滤网8对空气进行再次高效过滤后由出风面9吹出。从出风面9吹出的空气在箱体内由上向下流动,对放置在吹淋传递窗箱体内的物品进行净化消除污染;空气向下到达回风面10后返回,使整个箱体内部在吹风时实现自循环,加强了空气的流动性能。
为了提高空气流动风速,本实用新型的智能控制吹淋传递窗对导风管7的结构进行了改进,可比较图3A和3B进行说明。图3A是现有技术的吹淋传递窗中导风管的结构示意图,其中的导风管7的截面宽度与吹淋传递窗侧面的整体宽度相同。图3B是本实用新型实施例的智能控制吹淋传递窗的导风管结构示意图,如图导风管7的截面尺寸明显变小,截面宽度小于吹淋传递窗侧面的宽度,由于导风管7截面变小,相同风量的情况下会使风速增大,增大的风速有利于吹淋净化,而且结构变得简单,节约材料和加工工序。
本实用新型的另一个改进是增加了静电防护结构,能够有效去除吹淋传递窗箱体内产生的静电。图4是本实用新型实施例的智能控制吹淋传递窗的顶部构造视图。如图4所示,高效滤网8的下方是出风面9,在出风面9设置静电消除网11,静电消除网11上部装有高压发生器(未示出),高压发生器具有高压电源发生器和放电针高压电源发生器产生一定值的高压电施加于静电消除网的放电针上,由于放电针尘端的放电效应使放电针周围的空气产生等量的正负离子,通过气流使等量的正负离子中和后送到吹淋传递窗内部需要消除静电的空间和物品上,空气中的正离子与负离子中和,负离子与正离子中和,从而达到消除静电的目的,防止静电对产品带来不必要的伤害。
可见,本实用新型的智能控制吹淋传递窗,具有静电防护结构,可有效消除静电对物品安全的影响;通过改进的导风道结构和回风面设计提高风速,加大气流循环,增强了吹淋净化效果;可以智能控制净化时长;采用落地式结构,可直接安装在洁净室的库板中,安装拆卸方便;成本低廉,便于工业标准化生产。
以上所述仅为本实用新型的实施例,并非因此限制本实用新型的专利范围,凡是利用本实用新型说明书及附图内容所作的等效结构或等效流程变换,或直接或间接运用在其他相关的技术领域,均同理包括在本实用新型的专利保护范围内。
