FFU风机过滤器单元测试数据分析
发布时间:2012-02-22 08:32:33   浏览:4642

FFU风机过滤器单元测试数据分析

FFU风机过滤器单元,其功能强大,安装方便,能够在整体净化机构中提供模块化的组合,使其在建造大规模的洁净室和局部高洁净都要求的场合中都得到了广泛的应用。在其强大的实用需求中其各种性能参数担当者重要的角色。因此其参数测定同样显得尤为重要。

FFU风机正常运行中的数据测定分别采集130V,150V和全压220V时的环境影响值。因为音噪影响求取值应该为最大影响,所以忽略130V和150V运行状态下的数值。

FFU风机额定运行参数:

电压---230V          频率---50Hz          功率---115W

电流---0.52A         风速---2080/h      音噪---59dB

FFU换挡模式及规格尺寸:

有130V,150V,220V切换档位,140V可选档位

1170*570*69+1175*575*215

FFU结构整体参数测定:

1).第一次对FFU风速测定数据

电压

位置

130V

(风速:m/s)

150V

(风速:m/s)

220V

(风速:m/s)

(80,35)

0.18

0.36

0.85

(80,285)

0.22

0.34

0.66

(80,535)

0.22

0.35

0.64

(330,35)

0.09

0.19

0.43

(330,285)

0.20

0.33

0.73

(330,535)

0.73

0.41

0.72

(580,35)

0.31

0.38

0.48

(580,285)

0.21

0.36

0.68

(580,535)

0.30

0.41

0.77

(830,35)

0.08

0.29

0.65

(830,235)

0.15

0.28

0.71

(830,585)

0.14

0.21

0.72

(1080,35)

0.11

0.20

0.52

(1080,235)

0.21

0.28

0.60

(1080,585)

0.09

0.24

0.33

平均值

0.1546

0.2450

0.5370



2).第二次风速测定数据

电压

位置

130V

(风速:m/s)

150V

(风速:m/s)

220V

(风速:m/s)

(80,35)

0.24

0.28

0.68

(80,285)

0.21

0.28

0.73

(80,535)

0.25

0.31

0.77

(330,35)

0.09

0.16

0.52

(330,285)

0.24

0.28

0.69

(330,535)

0.32

0.31

0.75

(580,35)

0.07

0.29

0.61

(580,285)

0.19

0.28

0.64

(580,535)

0.09

0.35

0.75

(830,35)

0.08

0.29

0.54

(830,235)

0.23

0.31

0.68

(830,585)

0.03

0.31

0.78

(1080,35)

0.05

0.27

0.44

(1080,235)

0.20

0.28

0.67

(1080,585)

0.02

0.32

0.56

平均值

0.0589

0.3106

0.5934

备注:FFU运行以上下灌风方向,在风速测定时位置标注以近左角为原点(0,0)。

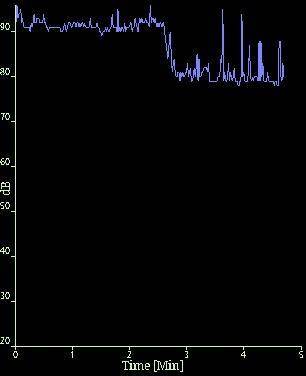

3).音噪信息测定:



备注:横轴为音噪采集持续时间

      纵轴为音噪大小

      在2.75Min以后为未开启FFU时的音噪量

      音噪测取采集数据来源于全压启动模式,观察离FFU距1m水平环绕位置的数值。

数据分析:

1).由于音噪测定数据来源于粗效测定,仅作参考,不与详细分析;

2).由数据比较来看总体风速在中央位置风速较大,呈锥行向四周递减。但递减幅值娇小;

3). 在风速测定数据采集中观察发现位置(330,535)处数值数值偏大,经过周边扫描发现在位置(300,530)处达到最大值,此位置风速:

130V

150V

220V

0.82m/s

1.07m/s

1.43m/s
